CVT检验用变频谐振升压装置执行标准

时间：2020-09-24

CVT检验用变频谐振升压装置执行标准

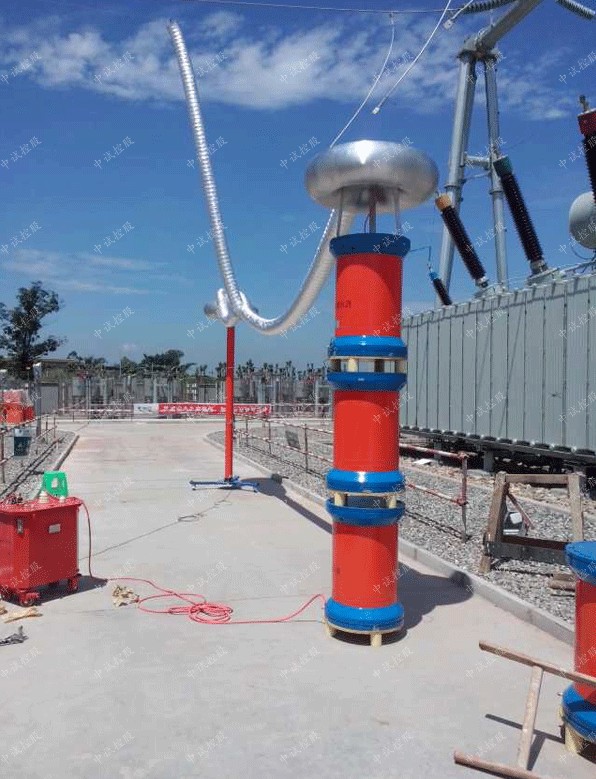

产品概述：

随着CVT（电容式电压互感器）技术的不断成熟，CVT得到不断的推广。采用传统的方式对CVT进行校验，由于CVT的主电容量比较大，一般为 0.005~0.02霧，因此，对试验电源的容量要求就很高，通常为几十上百千伏安甚至几百千伏安，现场往往难得找到这么大容量的电源，而且，这么大容量的电源重量为好几百公斤甚至好几吨，不易于搬动，不易于现场试验。因此，我们采用了串联谐振的原理，采用了无极手动调感的技术，研发出了新一代的CVT校验专用工频串联谐振升压装置，使得所需电源、试验设备体积和重量几十倍的下降，方便的满足35kV、66kV、110kV、220kV、330kV、 500kV电压等级各类型CVT校验的升压要求。该系列装置采用多节电抗器串联的方式，体积小、重量轻，接线操作简单，是电力计量、高压测试专业人员理想的新型换代产品。
根据用户要求，电抗器分为固定电抗器和可调电抗器两种方式。

CVT变频串联谐振试验装置产品特点：

l 体积小、重量轻、外形美观；接线操作简单

l 干式环氧浇注，机械强度高，绝缘性能好，可靠性高

l 容量裕度大；输出波形好；稳定性高；操作方便

l 保护功能完善：具备零位保护、过压保护、过流保护等功能

系统主要技术指标：

使用条件	环境温度：10℃~+40℃
	相对湿度：≤90%
工作频率	50HZ
输入电压	AC220(单相)
输出电压波形失真度	优于0.5%
额定输入容量	5KVA(2台电抗器)
	5KVA(4台电抗器)
	10KVA(6-8台电抗器)
额定输入电压	220V(4台电抗器)
额定输入电流	22.7A/45.4A
额定输出电压	76.2KV(2台电抗器)
	152.4KV(4台电抗器)
	209.6KV(6台电抗器)
	303.1KV(8台电抗器)
额定输出电流	0.5A/1A
单台电抗器耐压	40KV/60KV
单台电抗器容量	20KVA/40KVA/60KVA
单台电抗器容量	45㎏/60㎏

产品主要配置：

产品型号	35/0.5	66/0.5	110/0.5	110/1	220/0.5	220/1	330/0.5	330/1	500/0.5	500/1
调压控制箱容量	5KVA	5KVA	5KVA	5KVA	6KVA	10KVA	10KVA	15KVA	10KVA	15KVA
额定高压（KV）	24.2	45.7	76.2	76.2	152.4	152.4	209.6	228.6	303.1	346.4
高压电流	0.5A	0.5A	0.5A	1A	0.5A	1A	0.5A	1A	0.5A	1A
电抗器数量	1	1	2	2	4	4	6	4	8	6
单台电抗器耐压	40KV	50KV	40KV	40KV	40KV	40KV	60KV	40KV	40KV	60KV
单台电抗器容量	20KVA	25VA	20KVA	40KVA	20KVA	40KVA	20KVA	60KVA	20KVA	60KVA
