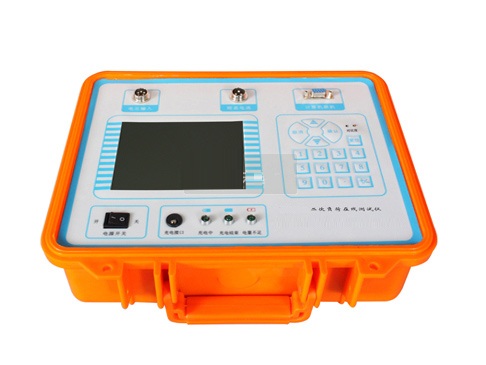

电流互感器二次负荷测试仪核心参数
时间：2020-09-24
电流互感器二次负荷测试仪核心参数
产品简介：
国家电网公司生产运营部最新的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。
电压互感器二次实际负荷：
电压互感器在实际运行中，二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。
电流互感器二次实际负荷：
电流互感器在实际运行中，二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗
产品别名：二次负荷测试仪，电压互感器二次负荷测试仪，电流互感器二次负荷测试仪
1、二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路；
2、自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证；
3、附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量；
4、仪器体积小，重量轻；
5、能存储480组测量数据，断电后能保持十年。
环境条件
温度：－5°C～40°C 相对湿度：﹤95%（25°C）
海拔高度：﹤2500m
外界干扰：无特强震动、无特强电磁场
PT二次负荷测试时技术指标
导纳测量范围
0.1ms～50.0ms
导纳测量准确度
二次电压（50V～120V）
DX=±(X×2%+Y×2%) ±2个字
DY=±(Y×2%+X×2%×34.38) ±2个字
2个字——仪器的量化误差
有1级可选
电压表头
0.005
CT二次负荷测试时技术指标
阻抗测量范围
0.1Ω～50.0Ω
阻抗测量准确度
DX=±(X×2%+Y×2%) ±2个字
DY=±(Y×2%+X×2%×34.38)±2个字
2个字——仪器的量化误差
电流表头
0.01
外形尺寸(mm)
330(L)280(W)140(H)
重量(kg)
5
环境条件
温度：－5°C～40°C 相对湿度：﹤95%（25°C）
海拔高度：﹤2500m
外界干扰：无特强震动、无特强电磁场
PT二次负荷测试时技术指标
导纳测量范围
0.1ms～50.0ms
导纳测量准确度
二次电压（50V～120V）
DX=±(X×2%+Y×2%) ±2个字
DY=±(Y×2%+X×2%×34.38) ±2个字
2个字——仪器的量化误差
有1级可选
电压表头
0.005
CT二次负荷测试时技术指标
阻抗测量范围
0.1Ω～50.0Ω
阻抗测量准确度
DX=±(X×2%+Y×2%) ±2个字
DY=±(Y×2%+X×2%×34.38)±2个字
2个字——仪器的量化误差
电流表头
0.01
外形尺寸(mm)
330(L)280(W)140(H)
重量(kg)
5
