3A电缆故障测试仪核心指标

产品简介：

1.有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍，不及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。因而，电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

2.3A电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

产品别名：10KV电缆故障检测仪、35KV高压电缆故障测试仪、10KV电缆故障仪、定点仪、路径仪、380V电缆故障寻径仪、电10KV缆故障寻踪仪、35KV便携式电缆故障定位系统 、电缆故障闪测仪、400V电缆故障定点仪、380V电缆路径仪

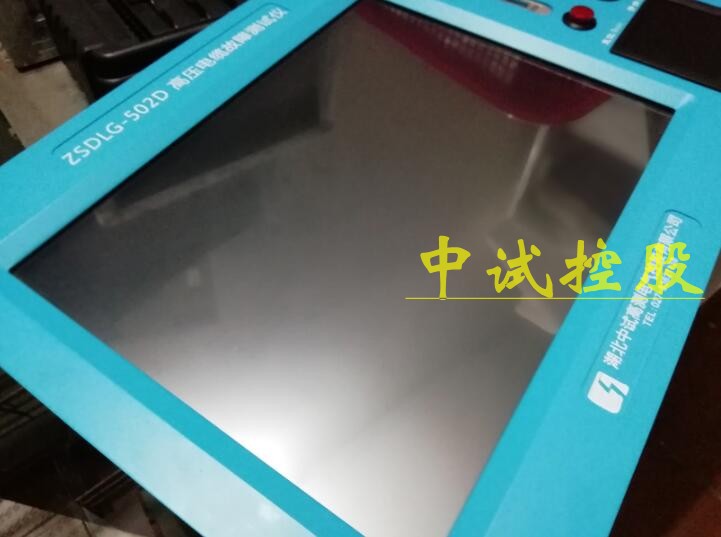

3A主机采用大屏触摸屏，操作简单，直观分辨率高，闪络法釆用电流取样，比电压取样安全。声磁定点法，接收器和传感器做在一起，使信号衰耗少，效果比分开好。直埋电缆的接地测试用电位差法测试无需加高压，测试精度高。电位差测试接收机也是釆用彩屏触摸屏，测试简单直观，没表头，没按健可靠性高，接收机与探头在一起，一个人可以完成操作，A字架可折叠，测试时无需弯腰，高度有1米1，发射机增加了测电阻的功能。

1. 操作方面，人机界面友好，所有设置自动记忆，领导电力检测仪器新潮流。

2. 用于一般35kV及以下各种电力电缆各种故障快速检测，在全国技术最新，操作分析最方便，体积最小，便携性最好。

3. 标配仪器采用ABS工程塑料外箱，在国际、国内市场体积最小、便携性最好,抗震、耐磨、耐划伤。

4. 反射式高分辨率液晶显示屏，户外现场使用清晰直观。

5. 先进的测试波形自动同屏比较功能，测试波形与全长波形同屏比较等，大大提高了复杂波形的分析正确率。

6. 先进的无线感应式取样传感器，接线最简单，彻底保证人、机安全。

7. 波形存储、调用、打印功能，方便记录、分析。

8.自动日历，方便带时间存贮测试数据与波形。

9. 声磁同步故障定点仪辅以高灵敏低噪声耳机，直观、快捷、准确，自动开关机。

10. 多频、大功率、自动阻抗匹配路径信号发生器，适应现场各种情况，接收部分自动开关机。

11. 定点仪内置高容量电池，既方便又安全。

1. 测量范围：32km(明线可达100千米)

2. 测量最高分辨率：0.2m

3. 测量盲区：0.5m

4. 超高速A/D采样频率：50MHz自动选择

5. 测量用低压脉冲幅度：≥150V

6. 系统误差：0.2m

主机初测误差： 1%（相对）

8m （绝对误差＜1km时）

15m （绝对误差＞1km时）

7. 数字式一体无噪故障定点仪技术指标：

7.1 多重硬软件滤波处理，抗噪声性能优异

7.2 定点仪定点误差： ≤0.2m

7.3 定点仪电磁通道增益： ≥110dB(30万倍)

7.4 定点仪声音通道增益： ≥120dB(100万倍)

7.5 先进的声磁二合一高灵敏一体无噪抗干扰探头（整体一体化结构）

7.6 高级监听耳机，电子指示

8. 大功率路径信号发生器主要技术指标

8.1 输出功率：8W

8.2 输出频率：5.000kHz/62.500kHz

接收频率：50Hz/5kHz/62.5kHz

8.3 具有可靠的过热及过流、短路等保护措施

8.4 全功率自动阻抗匹配

8.5 单片机自动控制

9. 智能型电缆故障测试仪主机使用320X240反射式液晶显示屏

10. 智能型电缆故障测试仪内存15组测试波形

11. 使用电源: 电缆故障测试仪主机和路径信号发生器使用AC220V±10%电源

一体无噪定点仪内置9V高容量电池

手持多频路径仪内置9V高容量电池
