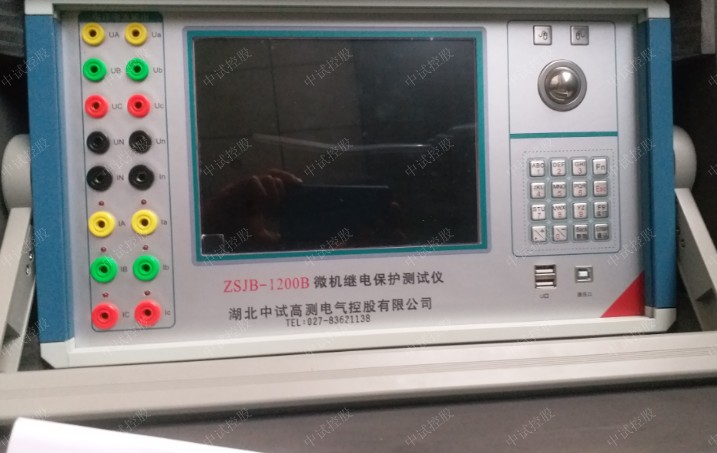

902微机继电保护测试仪核心技术

产品介绍：

1.测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。

2.装置面板装有USB插口，允许热拨插USB口设备（如U盘等），但注意拨插时一定要在数据传输结束后进行。

3.装置配有专用自还原CF卡，避免因为非法关机，删除或修改硬盘上的文件和桌面上的图标等导致的操作系统损坏。如确需在本机内存放数据，请将数据存在D盘。使用USB盘拷贝数据时请一定保证U盘干净无病毒，也请不要利用U盘在本系统中安装其它软件程序。

4.外接键盘或鼠标时，请勿插错端口，否则Windows操作系统不能正常启动。

5.请勿在输出状态直接关闭电源，以免因关闭时输出错误以致保护误动作。

6.开入量兼容空接点和电位（0－250VDC），使用带电接点时，接点电位高端（正极）应接入公共端子COM端。

7.使用本仪器时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍倾斜放置。

8.禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。否则，测试仪将被损坏。

9.如果现场干扰较强或安全要求较高，试验之前，请将电源线（3芯）的接地端可靠接地或装置接地孔接地。

10.如果在使用过程中出现界面数据出错或设备无法连接等问题，可以这样解决：向下触按复位按钮键，使DSP复位；或退出运行程序回到主菜单，重新运行程序，则界面所有数据均恢复至默认值。

产品别名：工控机型微机继电保护测试仪、三相继电保护测试仪、三相微机继电保护测试仪、

1.满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，交流电压125V/相，交流电流20A/相。三相并联可达60A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。

2.各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

4.本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

5.配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6.主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

7.功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

8.采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

9.可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

10.具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。

12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

1．交流电流源

2．直流电流源

3．交流电压源

4．直流电压源

5．开关量端子

6．其他
