互感器伏安特性测试仪核心重点

产品简介：

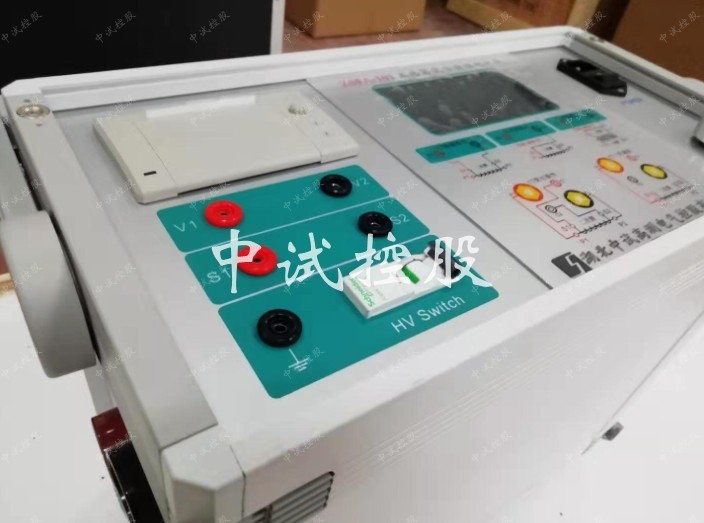

      互感器伏安特性测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

产品别名：CT伏安特性综合测试仪、CT伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-102伏安特性测试仪 CT/PT互感器特性测试仪

1.支持检测CT和PT

2.满足 GB1207、GB1208等规程要求.

3.无需外接其它辅助设备，单机即可完成所有检测项目.

4.自带微型快速打印机、可直接现场打印测试结果.

5.采用智能控制器，操作简单.

6.大屏幕液晶，图形化显示接口.

7.按规程自动给出CT/PT（励磁）拐点值.

8.自动给出5%和10%误差曲线.

9.可保存3000组测试资料，掉电后不丢失.

10.支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD检测报告.

11.小巧轻便≤22Kg，非常利于现场测试.

CT/PT：极性判断

CT/PT：交流耐压测试

CT/PT：二次负荷测试

CT/PT：二次绕组测试

CT/PT：铁心自动退磁

工作电源：AC220V±10% 、50Hz

设备输出：0～2500Vrms, 5Arms（20A峰值）注：0～5A为真实值，大于5A～20A为计算值

电流输出：0～600A

励磁精度：≤0.5%（0.2%*读数+0.3%*量程）

二次绕组电阻测量范围：0.1～300Ω

二次绕组电阻测量精度：0.5%（0.2%*读数+0.3%*量程）

二次实际负荷测量范围：5～1000VA

二次实际负荷测量精度：≤0.5%（0.2%*读数+0.3%*量程）±0.1VA

相位测量（角差）精度：±4min

相位测量（角差）分辨率：0.1min

比差精度：0.05%

CT/PT角差测量精度：±4min

CT/PT角差测量分辨率：0.1min

CT/PT比差测量精度：≤0.05%

CT/PT比差测量分辨率：0.1

CT变比测量范围：≤25000A/5A（5000A/1A）

CT变比测量精度：≤0.5%

PT变比测量范围：1-10000

PT变比测量精度：≤0.5%

工作环境：温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m

重量：尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg
