伏安特性变比极性综合测试仪核心技术

产品简介：

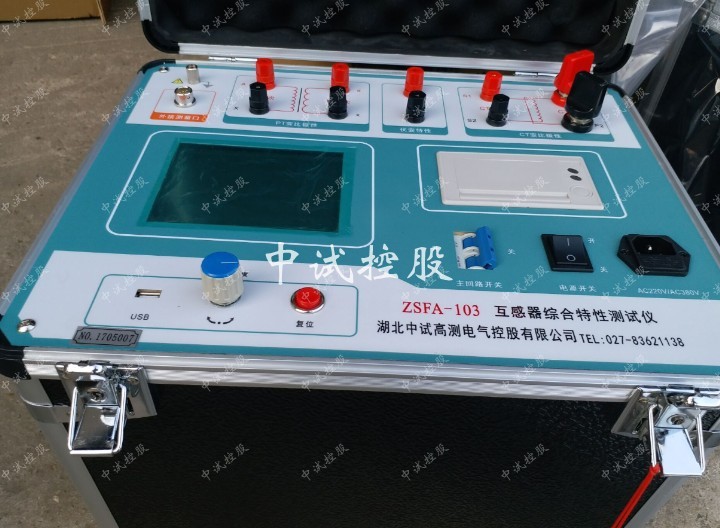

       互感器伏安特性测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

产品别名：CT伏安特性综合测试仪、CT伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-102伏安特性测试仪 CT/PT互感器特性测试仪

1.支持检测CT和PT

2.满足 GB1207、GB1208等规程要求.

3.无需外接其它辅助设备，单机即可完成所有检测项目.

4.自带微型快速打印机、可直接现场打印测试结果.

5.采用智能控制器，操作简单.

6.大屏幕液晶，图形化显示接口.

7.按规程自动给出CT/PT（励磁）拐点值.

8.自动给出5%和10%误差曲线.

9.可保存3000组测试资料，掉电后不丢失.

10.支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.

11.小巧轻便≤22Kg，非常利于现场测试.

CT：自动给出5%和10%的误差曲线

CT：一次通流测试

CT/PT：伏安特性（励磁特性）曲线

CT/PT：自动给出拐点值

CT/PT：变比测量

CT/PT：极性判断

CT/PT：交流耐压测试

CT/PT：铁心退磁

工作电源：AC220V±10% 、50Hz

设备输出：0～1000V（20A峰值）注：0～5A为真实值，大于5A～20A为计算值

大电流输出：0～600A

励磁测量精度：≤0.5%（0.2%*读数+0.3%*量程）

CT变比测量范围：≤5000A/1A(25000A/5A)

CT变比测量精度：≤0.5%

PT变比测量范围：1KV-500KV

PT变比测量精度：≤0.5%

工作环境：温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m

尺寸、重量：尺寸：400mm × 250mm × 250mm ，重量：≤20Kg
