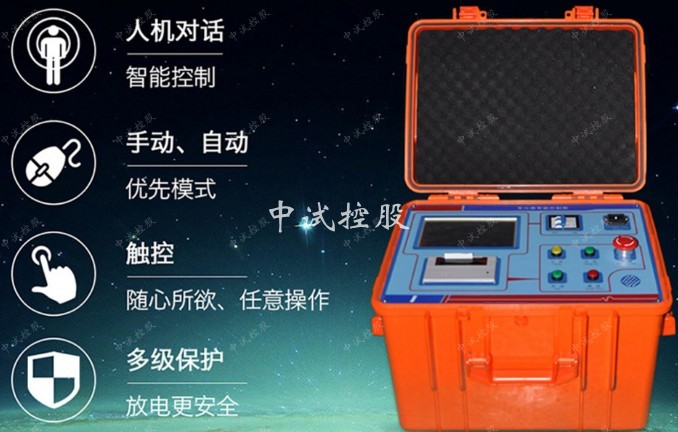

匝间耐压试验仪技术指标

产品简介：

       匝间冲击耐压试验仪适用于电机、变压器、电器线圈等这些由漆包线绕制的产品。

       因漆包线的绝缘涂敷层本身存在着质量问题，以及在绕线、嵌线、刮线、接头端部整形、绝缘浸漆、装配等工序工艺中不慎而引起绝缘层的损伤等

都会造成线圈层间或匝间绝缘层的绝缘强度的下降。从而影响了电器设备的质量和可靠性。

       为了提高产品的质量和使用寿命，保证部件的漆包线绕组层间或匝间绝缘良好是必不可少的，因而对产品进行这项试验就势在必行。

产品别名：电机匝间耐压仪、变压器匝间耐压仪、电器线圈匝间耐压仪、电机匝间耐压试验仪、匝间冲击耐压试验器、变压器匝间耐压试验仪

匝间耐压试验仪可以检查以下故障：

匝间绝缘击穿

电晕放电

绕组接错、嵌错线

绕组断线

匝数差异

相间对地、绕组相间或绕组和铁芯间局部短路

可用于单相电机、三相中小型电机、微型电机、特种电机、电动工具电机、变压器（包括开关电源变压器）、继电器及含有电磁线绕组的电器的匝间、层间绝缘强度试验。

峰值电压： 500V-5KV/500V-10KV

峰值测试误差：≤5% (1-10kV)

波形上升时间：0.5μS或0.2μS

工作电源：220V±5% 50Hz

功耗：小于100W（5KV）

功耗：小于800W(10KV)

外形尺寸：48×26×39CM(5KV)

外形尺寸：90 cm×46cm×55cm(10KV)

重量：24Kg(5KV)

重量：约70Kg(10KV)
