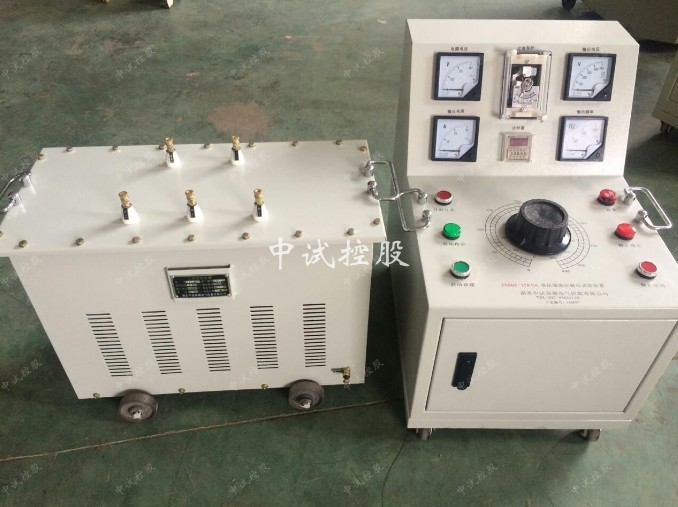

三倍频发生器核心技术

产品简介：

       本产品根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的

广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。

产品别名：三倍频发生器、三倍频感应电压发生器、三倍频电源发生器、三倍频试验变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪

1、采用三芯五柱结构，将铁芯工作磁通密度选择在饱和磁密以上，使开口结成三角形的次级绕组中的基波电势（正序向量）的向量和为0，而开口端应出同相的150Hz三次谐波（零序）。

2、操作简单、性能可靠。

3、能很好地满足变压器、互感器感应耐压的需要

1、输入电压：三相380V?50HZ

2、输出电压：单相0～300V/0～500V/0～800V(连续可调)，频率：150HZ

3、输出容量：5KVA及以上，谐波失真：＜5%～8%

4、空载运行时间：≤5分钟

5、额定电压下的被试品持续时间：40-60秒
