超低频高压发生器核心重点

产品简介：

       超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时

由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。

这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。

从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一。

试验程序大大地减化，与工频试验相比优越性更多。

这就是为什么发达国家普遍采用这一方法的原因。

我国电力部以委托武汉高压研究所起草了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。

可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验之中。

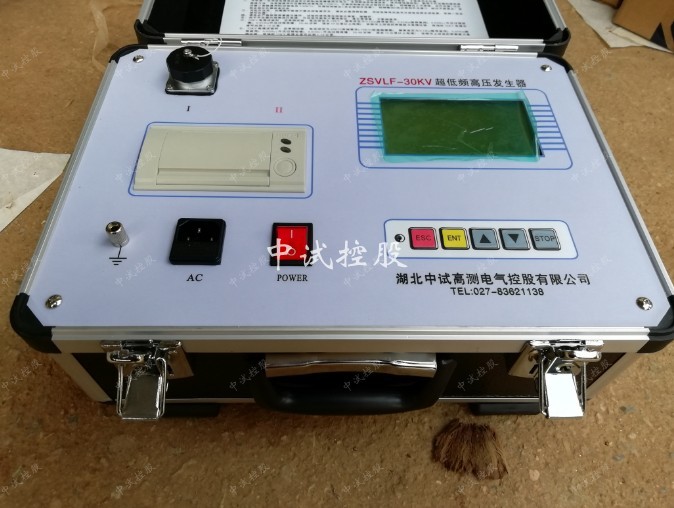

产品别名：超低频高压发生器、0.1Hz超低频高压发生器、程控超低频高压发生器、超低频交流高压试验装置、超低频耐压试验装置

本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。

由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。

设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。

现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大

高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。

本产品均能克服这样一些不足之处，另外，还有如下特点需要特别说明：

1.电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。

2.过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于２０ms。

3.过流保护：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于２０ms。

4.高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。

5.由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

2、使用电源：220V±10%，50±5%Hz

   注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定(一般要求功率大于3kW，频率50Hz，电压

   220V±5%)，否则要使用一些辅助措施稳定发电机输出

3、输出电压精度：

   输出高压峰值不稳定度：≤1%

   输出电压频率不稳定度：≤3%

   输出电压波形畸变率：＜5%

4、使用环境：温度：－100℃～＋400℃；湿度：≤85%RH

5、测试范围说明：

   1)被试品电容量不得超过仪器额定电容量最大值，数值大小见表1

   2)被试品电容量过小，会影响输出波形。若小于0.05µF，仪器将不能正常输出，此时可采用本公司提供的

     辅助装置(选配)即可
