变压器绕组变形测试仪核心参数

产品简介：

       变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。

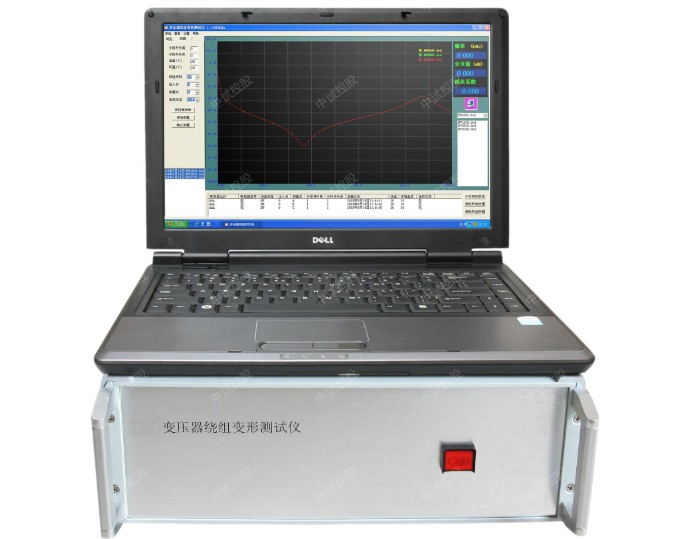

变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统,结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。



产品别名：

      电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪

1. 采集控制采用高速、高集成化微处理器。

2. 笔记本电脑与仪器之间通信 USB 接口。

3. 笔记本电脑与仪器之间通信可使用无线蓝牙接口或者无线 WIFI 接口（选配件）。

无线 WIFI 接口更可以方便的在平板电脑和智能手机上使用。

4. 硬件机芯采用 DDS 专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕

组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。

5. 高速双通道 16 位 A/D 采样(现场试验改变分接开关，波形曲线有明变化)。

6. 信号输出幅度软件调节，最大幅度峰值±10V。

7. 计算机将检测结果自动分析和生成电子文档(Word)。

8. 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技

术流派的测量模式。

9. 幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性

分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分

度曲线，用户可根据实际需要选用。

10. 检测数据自动分析系统

横向比较 A、B 、C 三相之间进行绕组相似性比较

其分析结果为:

①一致性很好

②一致性较好

③一致性较差

④一致性很差,

纵向比较 A-A、B-B、C-C 调取原数据与当前数据同相之间进行绕组变形比较

其分析结果为:

①正常绕组

②轻度变形

③中度变形

④严重变形

５

11. 可自动生成 Word 电子文档，供保存和打印。

12. 该仪器完全满足电力标准 DL/T911－2004《电力变压器绕组变形的频率响应分

析法》的技术条件。

扫描方式

1. 线性扫描分布

扫频测量范围：(10Hz)-(10MHz)40000 扫频点、分辨率为 0.25kHz、0.5kHz 和1kHz。

2. 分段扫频测量分布

扫频测量范围：(0.5kHz)-(1MHz)、2000 扫频点；

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

其他技术参数

1. 幅度测量范围: (-120dB)至(+20dB)

2. 幅度测量精度: 0.1dB

3. 扫描频率精度: 0.005%

4. 信号输入阻抗：1MΩ

5. 信号输出阻抗：50Ω

6. 信号输出幅值：±20V

7. 同相测试重复率：99.9%

8. 测量仪器尺寸(长宽高)350X300X140(mm)

9. 仪器铝合金箱尺寸(长宽高)390X310X340(mm)

10. 总体重量:13Kg

11. 操作温度： -10℃至+40℃

存储温度： -20℃至+70℃

相对湿度： <90%，不凝结
