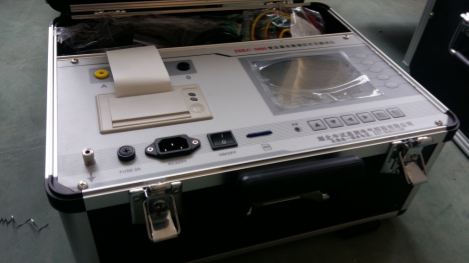

变压器有载调压开关测试仪技术指标

能记录有载调压开关动作全过程波形,最长时间可达6.4秒。依次测得各种参数,如过渡波形、过渡时间、过渡电阻、三相同期性等,自

动分析结果。断电保护、过压保护、永久时钟、高速打印。

主要技术指标

    1．三路独立测试电源，最大输出电流0.5A;

    2．仪器设置采样率:10～20KHZ;

    3．单次波形最大存储时间:6.4秒。

    4．过渡电阻测量范围：Y/0型变压器1-40W，Y型变压器1-20W。

    5．测量精度：1-5W，Δ=±10%.5-40W，Δ=±5%

    6．时间及同期性误差：Δ≤±1%。

    7．显示器：240´128T、T6963C控制器;

    8．打印机：MP-40-8面板式前换纸型打印机;

    9．处理部分：

        80C320高速8位微处理器。程序存储器32K;

        掉电保持数据存储器512K字节;

        高速A/D转换器，最高采样率可达400KHZ;

    10．电源 : 220V ±10%  功率≤200W。

    11．尺寸 : 400mm´320mm ´260mm。

    12．重量: ≤ 20㎏
