便携式电量记录分析仪操作指南

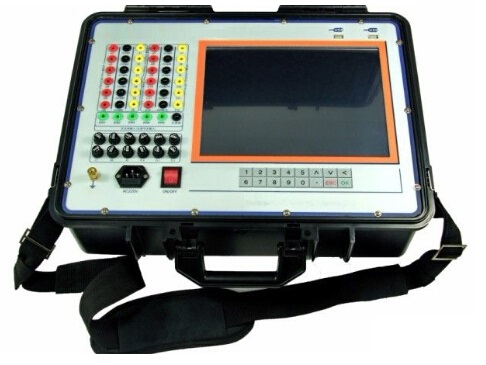

电量记录分析仪

           便携式电量记录分析仪可同时采集16个模拟通道及8个开关输入量，并有4个开关输出量（继电器节点输出）具有自由进行图形分析

组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等功能。

电量记录分析仪别称

便携式电量记录分析仪、电量记录分析仪、波形记录分析仪

电量记录分析仪功能

1 、实时绘制试验曲线，并提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作。
2、可以对当前示波器中的图形进行编辑，包括自由标识、颜色变换等，以方便试验报告的制作。
3、提供了频谱分析工具，使用户可以方便的获取信号的频谱图形。
4、可以任意的选择信号作为X轴，Y轴绘制信号的关系曲线。
5、提供了谐波分析工具，可以对采集的信号进行谐波分析，最高谐波次数为1024次。
6、组合运算工具使用户可以对采集的信号进行加、减、乘、除和积分等运算。
7、计算选定通道信号的有效值，功率。
8、对选定的三相信号进行功率和对称性分析。
9、绘制选定信号的相量图。
10、通过软件选择通道信号类型：直流瞬时值或交流有效值。
11、内置发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模版，软件自动计算试验结果参数。
12、仪器能够自动生成WORD试验报告，EXCEL试验报告。
13、试验报告对曲线进行自动标识，使试验报告制作实现自动化。
14、所有采集通道的单位和名称都可以重新定义。
15、各种试验的试验环境设置和仪器设置自动保存
16、自动计算各种试验模板的试验参数。
17、简单方便的通道滤定方式。
18、使用U盘或移动硬盘等存储设备方便的导出试验数据。
19、WINDOWSXPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀。
20、采用防抖动处理，避免用户错误操作。

技术参数

便携式电量记录分析仪参数请以产品使用说明书或合同为准

          1、12路低电压、电流模拟量采集，电压输入范围：-10v~10v，-200v~200v，-400v~400v，电流输入范围-20mA~20mA.
          2、电压通道输入范围，电压或电流信号类型选择，通过软件选择。
          3、信号采集误差：-400v~400v   误差<0.5v，
                                            -200v~200v   误差<0.2v，
                                            -10v~10v   误差<0.01v，
                                            -20mA~20mA   误差<0.02mA。
          4、12路有源节点开关量测量通道，开关量信号范围DC12~220v。
          5、分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据。
          6、两个USB口用于数据下载或键盘/鼠标输入。
          7、12.1寸大彩频显示，触摸屏方式实现人机交互。
          8、仪器自带8G数据存储空间。
          9、采样通道输入阻抗：-10v~10v电压档位   输入阻抗>10M欧，
                                                    -200v~200v电压档位   输入阻抗820K欧，
                                                    -400v~400v电压档位   输入阻抗820K欧，
                                                   -20mA~20mA电流档位   输入阻抗200欧，
           电源输入：AC220v   50HZ   ±10%，
           功耗：<90W，
           重量：<15kg


注： 便携式电量记录分析仪产品参数及外观仅供参考，参数与型号如有变动，恕不另行通知。
