变压器变比试验方法结果分析

时间：2020-09-22

一、变比试验目的

电力变压器在交接、更换绕组时，以及内部接线变动后，要测量绕组所有分接头的变压比。

变压器在空载情况下，高压绕组的电压u1与低压绕组电压u2之比称为变压比。三相变压器的变压比通常按线电压计算。变压比试验的目的是检查绕组匝数是否正确，检查分接开关状况，检查绕组有无层(匝)间金属性短路等，为变压器能否投入运行或并联运行提供依据。

二、变压器变比试验方法

变压器变压比试验室在变压器一侧施加电压，用仪表或仪器测量另一测电压，然后根据测量结果计算变压比。测定变压比的方法有电桥法、双电压表法和标准互感器法。

三、变比试验结果分析

1.各相接头的电压比与铭牌值相比，不应有显著差别，且符合规律。

2.电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%；其他变压器，额定分接电压比允许偏差为±0.5%，其他分接的电压比应在变压器阻抗电压值百分数的1/10以内，但不得超过±1%。

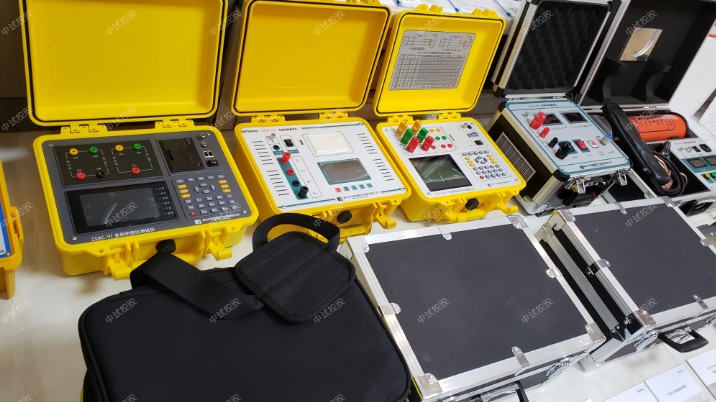

四、变压器变比试验设备
