三相微机继电保护测试仪（工控）技术指标

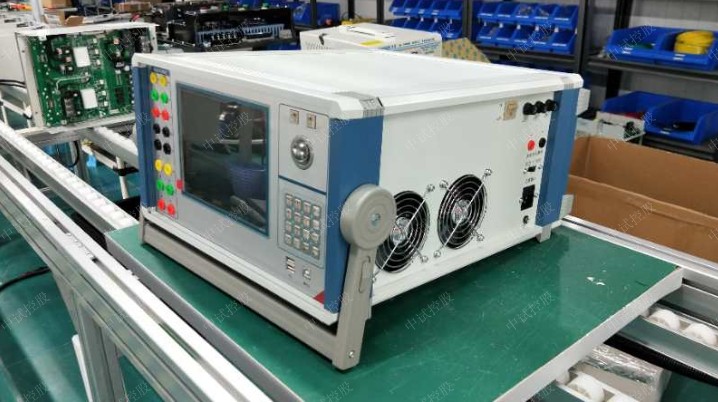

工控三相微机继电保护测试仪

名称：三相微机继电保护测试仪、微机继电保护测试仪、三相微机继电保护校验仪

微机继电保护测试仪又称三相微机继电保护测试仪及三相微机继电保护校验仪

三相微机继电保护测试仪是继电保护专用电力测试仪。三相微机继电保护测试仪具有4相电压3相电流输出，适用于各种类型继电保护装置试验。

三相微机继电保护测试仪每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

三相继保测试仪功能

三相微机型继电保护测试仪其主要特点表现为：
l  使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。
l  高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
l  配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
l  配备有外接USB接口，可以方便地进行数据存取和软件维护。
l  无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。
l  采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。
l  可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。
l  功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。
l  开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。
l  可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。
l  采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。
l  仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

技术参数

三相微机继电保护测试仪参数请以产品使用说明书或合同为准

1 交流电流源
l  三相共用中性点的电流源，电流上升下降时间 ＜100μs
l  最大输出功率：450VA/相
l  输出准确度：

l  分辨力：

l  单相连续输出时间：


2 交流电压源
l  四相共用中性点的电压源，电流上升下降时间 ＜100μs
l  最大输出功率：≥75VA/相
l  输出准确度：

l  分辨力：


3 直流电流源
l  单相输出范围：-10A～+10A或0～20A
l  最大输出功率：300VA/相
l  输出准确度：

l  分辨力：5mA

4 直流电压源
l  直流电压输出范围：-150V～+150V或0～300V
l  最大输出功率：≥100VA
l  输出准确度：

l  分辨力：


5 交流电压、电流源角度
l  相角范围：0°～ 360°
l  准确度：±0.2°
l  分辨力：0.01°

6 交流电压、电流源频率
l  频率范围：10～1500Hz
l  能叠加2～20次任意幅值的谐波及直流
l  输出准确度：

l  分辨力：0.001 Hz

7 计时精度

8 开入量
l  8路独立开关接点输入，自动识别有源接点的极性
l  兼容空接点与15V～250V有源接点

9 开出量
l  4对可编程开关空接点输出
l  接点容量：250VDC，0.5A 或 250VAC，0.5A

10 同步性
电压电流同步性 ≤50μS

11 供电电源
l  交流输入电压
额定值：220V ± 10%
基准值：220V ± 2%
l  交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%

12 使用环境条件
l  环境温度：－10℃～+40℃
l  相对湿度：≤90%
l  大气压强：80～110kPa

13箱体尺寸与重量
l  箱体尺寸（长×宽×高）：420mm×190mm×470mm
l  重量：20千克
