串联谐振装置总体介绍技术指标

产品概述

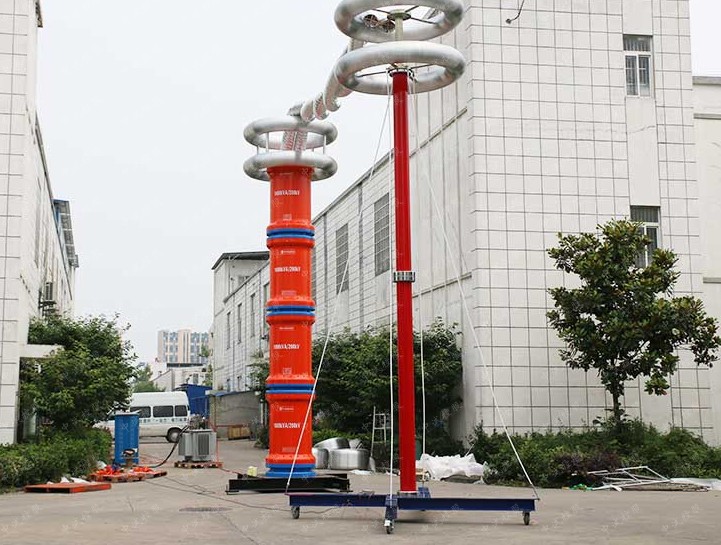

电缆专用便携式变频谐振升压装置，采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流

在国内外已经得到广泛的应用.变频谐振升压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

产品别称：变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、电缆耐压串联谐振装置。

产品特性

      1、稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定

电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

      2、自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；

扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。

      3、支持多种试验模式。系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式

既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

      4、系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询。

      5、保护功能完善。具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性功能。

技术参数

串联谐振试验/变频串联谐振装置详细参数，请以产品说明书或合同为准，如果您发现参数信息不准确

附件清单

串联谐振试验/变频串联谐振装置配件标准清单，请以产品说明书或合同为准，如果您发现产品清单信息不准确
