高压开关动特性测试仪操作指南

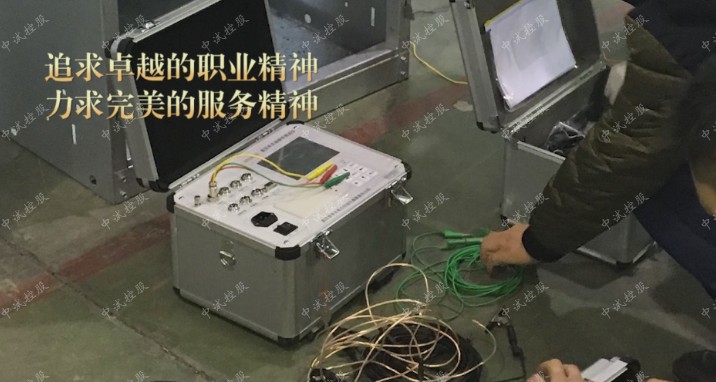

产品简介】



       高压开关动特性测试仪具有丰富完善的用户自定义功能。

本仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。

本仪器可进行各种类型的高压开关有关机械特性参数（时间、速度、同期、行程、弹跳、线圈电流等）测试与特性分析。







【产品特征】

1、中文菜单、人机对话、参量可设定；

2、智能专家故障诊断；

3、超强抗干扰硬、软件设置,工作可靠；

4、可显示、打印结果,且可调显、调打详细原始测试数据,以供分析判断开关的故障。

5、可做电动操作和手动操作;

6、适且500KV电压等级以内各种高压断路器的机械动特性测试；

7、可实测行程和自定义行程；

8、能够实现断路器的单合、单分、合分、重合,重分操作；

9、接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图；

10、采用汉字提示以人机对话的方式操作；

11、数据准确，抗干扰性强，体积小，重量轻，美观大方；

12、机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；

13、机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；

14、仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.

15、能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；

16、可配置上传软件，实现电脑存档和网上查阅, 打印。





【产品参数】

时间测试

测试范围：0.1～997ms

准确度：±（0.1%读数+2个字）

图形显示：13路≮0.1ms所有跳变



速度测试

测试范围：1mm传感器 0.01～25.00m/s

0.1mm传感器 0.001～2.50m/s

1°角度传感器 1周波/1°

准确度：1mm传感器 ±（1%读数+1个字）

0.1mm传感器 ±（2%读数+1个字）

1°角度传感器 ±（1%读数+1个字）



行程测试

测试范围：1mm传感器 0～750mm

0.1mm传感器 0.1～40mm

1°角度传感器 0～360°

准确度：±（1%读数+1个字）

图形显示：S-t曲线及每1mm或0.1mm或1°位移（转角）的数值



电流特性测试

测试范围：40mA～10A

分辨率：40mA

准确度：±（1%读数+40mA）

图形显示：I-t曲线及曲线上每一点（I，t）的参数值



直流电源

输出电压：0～250V 连续可调

输出电流：≤15A

负载变化率：≤5%



安全性能

绝缘电阻：>2MΩ

漏电流：<3.5mA

介电强度：电源进线对机壳能承受1.5KV（50Hz有效值）1分钟耐压



使用环境要求

温度：-10～40℃

湿度：<80%





使用电源

AC220V±10% 50Hz±5%
