抗干扰异频介损测试仪核心技术

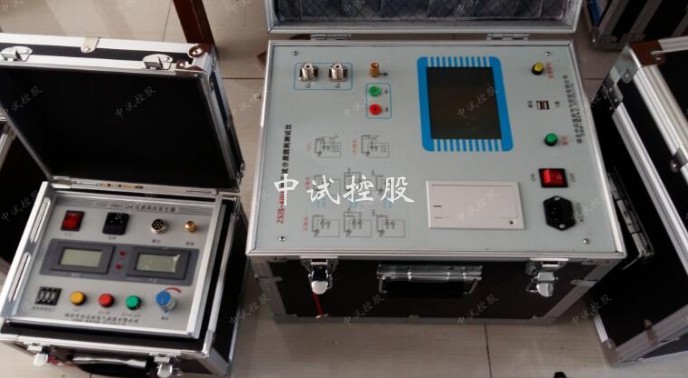

【产品简介】

      仪器为一体化结构，内置标准电容器和升压电源，体积小、重量轻，便于携带，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点

亦可外接电源与本厂生产的各种规格的高电压等级的标准电容器配套使用，用以测量高压介损。

      该仪器是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。能保证在强电场干扰下准确测量。

仪器增加了中文菜单功能，操作更为简单，方便。一次操作，微机自动完成全过程的测量。是最理想的介损测量设备。

      该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；配以绝缘油杯可测试绝缘油介质损耗。

      该仪器可用正、反接线方法测量不接地或直接接地的高压电器设备。

      仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中直接加220V交流电源，可输出2KV、5KV、10KV 不同等级的高压，操作简单、安全。

【产品特征】

1.自动简单 接线简单（正接法两根线，反接可使用一根线），所有电缆线均有接地屏蔽，所以都能拖地使用，测量电压缓升、缓降，全自动测量，结果直读，无须换算。

2.多种测量方式 可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。正接

线可测量高压介损

3.抗震性能 仪器可承受长途运输中强烈震动颠簸而不会损坏。

4. 抗干扰能力强 采用自动跟踪干扰抵偿电路，将矢量运算法与移相法结合，有效地消除强电场干扰对测量的影响，适用于500kV及其以下电站的现场试验。

5.CVT测量 独特自激法测量CVT功能，不需外加任何设备，可完成不可拆头CVT的测量。一次接线（三根电缆，不用倒线），一个测量过程（大约1分钟），两个最终测量结果（C1和C2的介损及电容值）。

测量过程中文显示，能实时监测自激电流值和试验电压（高压）值。能消除引线对测试的影响，测量结果准确可靠。

6.安全措施（1）高压保护：试品短路、击穿或高压电流波动，能迅速切断高压输出。

（2）CVT保护：设定自激电压的过流点，一旦超出设置的电流值，仪器自动退出测量，不会损坏设备。

（3）接地检测：仪器有接地检测功能，未接地时不能升压测量。

（4）防误操作：具备防误操作设计，能判别常见接线错误，安全报警。

（5）防“容升”：测量大容量试品时会出现电压抬高的“容升”效应，仪器能自动跟踪输出电压，保持试验电压恒定。

7. VFD显示 采用新颖的大屏幕VFD点阵显示器，在严冬和盛夏都能清晰显示。全中

文操作菜单，操作提示各种警告信息，直观明了，不需查阅说明书即可操作。

8.打印 仪器附有微型打印机，以中文方式打印输出测量结果及状态。

10. RS232 仪器具有RS232接口，与计算机连接便于数据的统计和处理及保存。

11. 可选购与计算机通信应用程序。

【产品参数】

1．使用条件 5℃—40℃ RH<80%

2．高压输出 2KV 5KV 10KV 三档

容 量 1000VA

3. 精 度

4. 分 辨 率 tgδ: 0.01% Cx: 0.1pF

5. 测量范围 tgδ<50% 30P<Cx<60000P

10KV Cx<20000P

5KV Cx<30000P

2KV Cx<60000P

6. 电 源 AC 220V±10% 50±1HZ

7．电源谐波适应能力 ≤ 3%

电源脉冲干扰适应能力≤ 5%

8．外型尺寸 470（L）×320（W）×390（H）

9．重 量 30 Kg
