变压器有载开关测试仪核心技术

【产品简介】

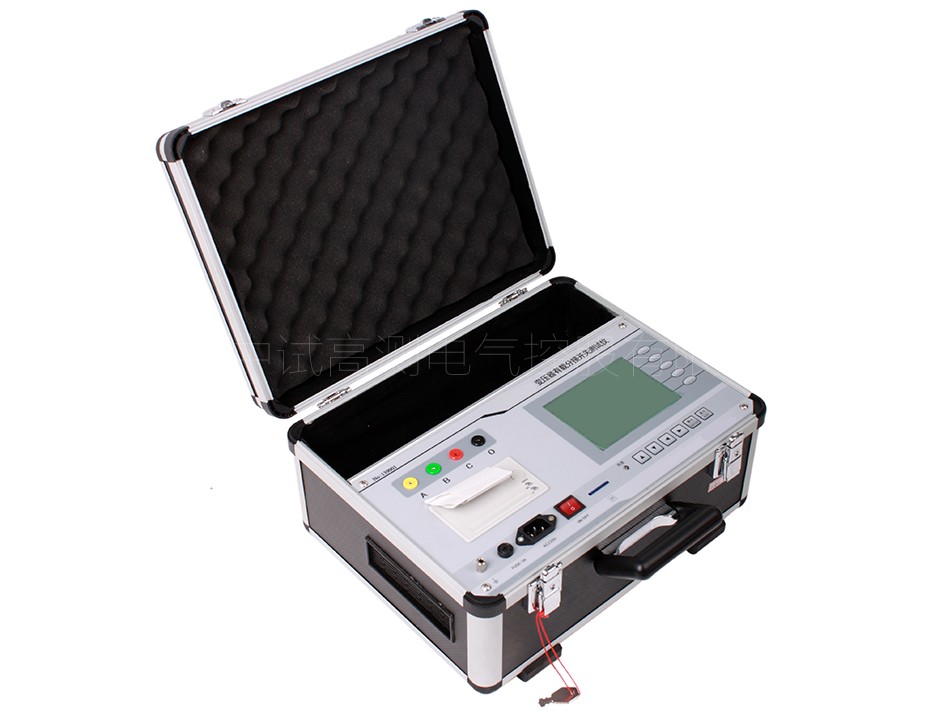

  变压器有载开关测试仪，是我公司根据《电力设备交接和预防性试验规程》和有关规定的原理用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。

它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量。

全新的测试原理，运用微机技术，使生产现场无需拆卸和吊装开关，就能对各种电力变压器的有载分接开关的性能进行测试

显示和打印过度波形极其参数。并根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

【产品特征】

1、可实现过渡波形和过渡时间、过渡电阻、三相同期性等参数的测量。

2、屏幕点阵液晶显示器，分级式中文菜单，操作简便快捷。

3、智能型测试和结果分析，放大或缩小波形测试结果。

4、三路独立的稳压源适合无绕组测量，三路独立的恒流源适合有绕组和无绕组的测量。

5、六路独立的信号处理，高速A/D转换，10KHz高速采样，反映参数的变化。

6、内设不断电存贮器可保存三组波形和数据，可存档、调阅、分析。

7、自带万年历，显示日期和时间，并可自动打印。

8、仪器配有高速打印机，可打印测试结果。

【产品参数】

1、三相恒流源充电，充电电流：3A/1A档； 0.6A/0.2A档；

2、端口最大电压：24V；

3、过渡电阻最大量程：100Ω；

4、过渡电阻测量范围：1A档：0.4Ω～20Ω 0.2A档：10Ω～100Ω；

5、波形记录时间长度：300ms；

6、采样速率：30k；

7、时间分辨率：0.1ms；

8、电阻分辨率：0.1Ω；

9、准确度：过渡电阻：±5%读数±0.1Ω 过渡时间：±0.5%读数±0.2mS；

10、使用温度：-10～40℃ 使用相对湿度：<85%RH。
