互感器综合分析仪核心重点

时间：2020-09-16

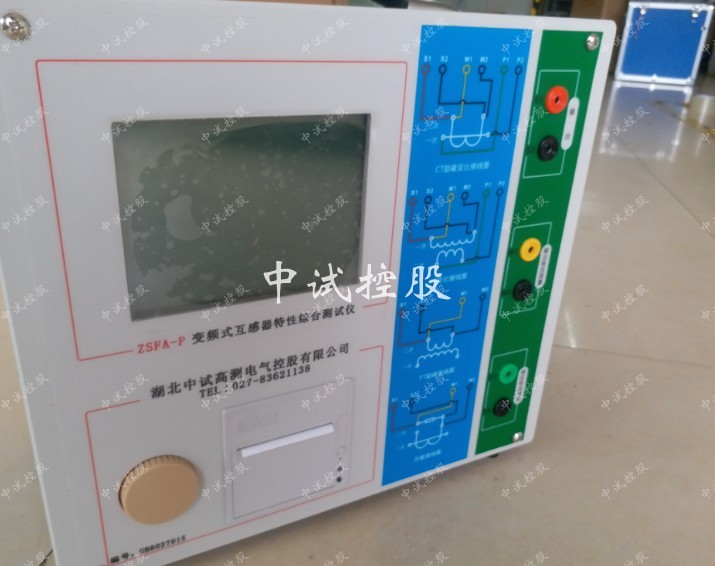

互感器综合分析仪核心重点

简述

CT/PT 综合分析仪六是按照 IEC60044-1/GB1208, IEC60044-2GB1207，IEC60044-6/GB16847 和 C57.13 设计的多功能电流电压互感器特性测试仪，仪器可以获得电流电压互感器的励磁特性，励磁参数，砸比，砸比误差，极性 , 线圈电阻和磁滞回线等多种试验参数，被测电流互感器的最高拐点电压可以达到 45KV；同时还可以测试 PT 的变比，极性，相差，二次绕组直阻，二次负荷项目的测试，是一款具有国际水准的多功能试验仪器。

主要特点

该分析仪的应用场合主要有：

－ CT 铭牌的参数校验

－ CT 接入当前负荷时参数校验

－分析 CT 的暂态特性对继电保护装置的影响。

－ PT 的铭牌参数校验

－ PT 二次负荷校验

技术指标

试品对象	支持 CT 互感器的测试项目
	1. 励磁特性试验 2. 变比检测 , 极性校验 3. 比差与角差校验 4. 二次绕组电阻测量 5. 二次负荷测量 6. 电流互感器铁芯磁滞回线测量 7.CT 暂态特性测试与分析 8.CT 铭牌自动推断 9. 5% 和 10% 误差曲线测量 10. 拐点电压 / 电流、准确限值系数、仪表保安系数、次时间常数、剩磁系数、准确级、饱和与不饱及电感，拐点电动势，极限电动势和面积系数等 CT 参数的测量
试品对象支持 PT 互感器的测试项目
	1. 变比和相角差检测 3. 二次绕组电阻测量 2. 极性校验 4. 二次负荷测量
技术参数
依据标准输入电源电压输出电压 / 电流/ 功率最高等效拐点电压电流测量范围及误差电压测量范围及误差	IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847, GBT4703, C57.13 AC220V±10%，50Hz/60Hz±10% 电压：0.1~180V(AC) 电流： 0.001~5A(RMS) 功率：500VA 45KV 范围：0~10A ( 自动量程 0.1/0.4/2/10A)；误差：<±0.1%+0.01%FS 范围：0~200 V ( 自动量程 1/10/70/200V)；误差：< ±0.1%+0.01%FS
CT 变比测量及误差	范围：1~35000 误差：1~2000 误差 <0.05%， 2000~5000 误差 <0.1%， 5000~35000 误差 <0.2%
相位测量二次绕组电阻测量 CT 二次负荷测量 PT 二次负荷测量	精度：±2min，分辨率：0.01min0.1mΩ 范围：0~8KΩ( 自动量程 2/20/80Ω/800Ω/8kΩ) 误差：< 0.2%RDG+0.02%FS，最大分辨率：0.1mΩ 0 ～ 160ohm(2/20/80ohm/160ohm) 误差：0.2%RDG+0.02%FS 最大分辨率 0.001ohm0 ～ 80kohm(800ohm/8kohm/80kohm) 误差 0.2%RDG+0.02%FS 最大分辨率 0.1ohm
PT 变比测量	范围：1~35000 误差：1~5000 误差 <0.2%； 5000~35000 误差 <0.5%
PT 相角测量误差	<30 分
温度测量尺寸及重量	-50~100 度，误差 <3 度 485×256×185mm ； 15kg 数据存储组数：大于 1000 组
操作环境要求	4 温度：-10℃ ~ +50℃ 湿度：≤ 90%
