氧化锌避雷器带电测试仪选型指南

时间：2020-09-16

氧化锌避雷器带电测试仪选型指南

简述

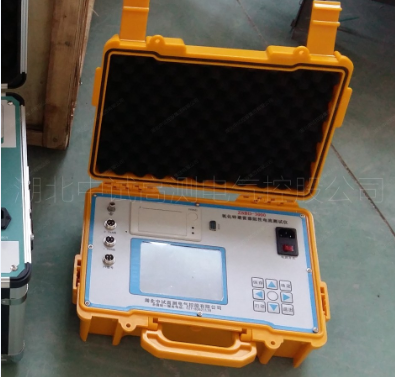

氧化锌避雷器特性测试仪用于氧化锌 [MOA] 泄漏电流的测量分析。主要是用于测量阻性电流，从而分析氧化锌老化和受潮的程度。现场带电测试符合中华人民共和国电力行业标准《DL474.5—92 现场绝缘试验实施导则—避雷器试验》的要术。主要用于现场带电测量。

主要特点

无电压测量方式，不需取 PT 二次电压信号，采用软件计算的方式找到电压基准；

本仪器可以使用电场感应的方法代替 PT 二次接线；

本机采用大屏幕液晶显示，全中文菜单操作，使用简便；

高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据更加可靠；

仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性；

具有阻性电流基波峰值输出、边相校正等功能；

仪器配有可充电电池、日历时钟、微型打印机，可存储 120 组测量数据。

技术指标

测试方式	无电压方式测量，电场感应法代替 PT 二次接线
参考电压输入范围（有效值）	25V ~ 250V 有效值，准确度：±（读数 ×5% ＋ 0.5V）
电压谐波测量	总谐波含量＜ 30% 50Hz/60Hz ；电压谐波测量准确度：±（读数 ×10%）
基波电流与基波电压间夹脚	电压谐波测量准确度：±（读数 ×10%）
基波电流与基波电压间夹脚	0-360°
全泄漏电流测量范围 ( 有效值 )	0—10mA 有效值，50Hz/60Hz 准确度：±（读数 ×5% ＋ 5μA）电流谐波准确度：±（读数 ×10% ＋ 10μA）
阻性电流基波测量准确度（二次法不含相间干扰）	±（读数 ×5% ＋ 5μA）
电场强度输入范围	30KV/m ~ 300KV/m 总谐波含量＜ 30%
电场强度测量准确度	±（读数 ×10%）
使用交流电源	AC 220V ±10%，50Hz ±1%
内部电池连续工作时间	3 小时以上
内部电池充电时间	充电电源：220V±10% 50Hz/60Hz 充电时间：＞ 5 小时
仪器尺寸及重量	330×280×140mm， 5kg( 不含测试附件 ) 测试附件重量 :3kg
操作环境要求	温度：-5℃ ~ +50℃ 相对湿度：0~ 85%；
