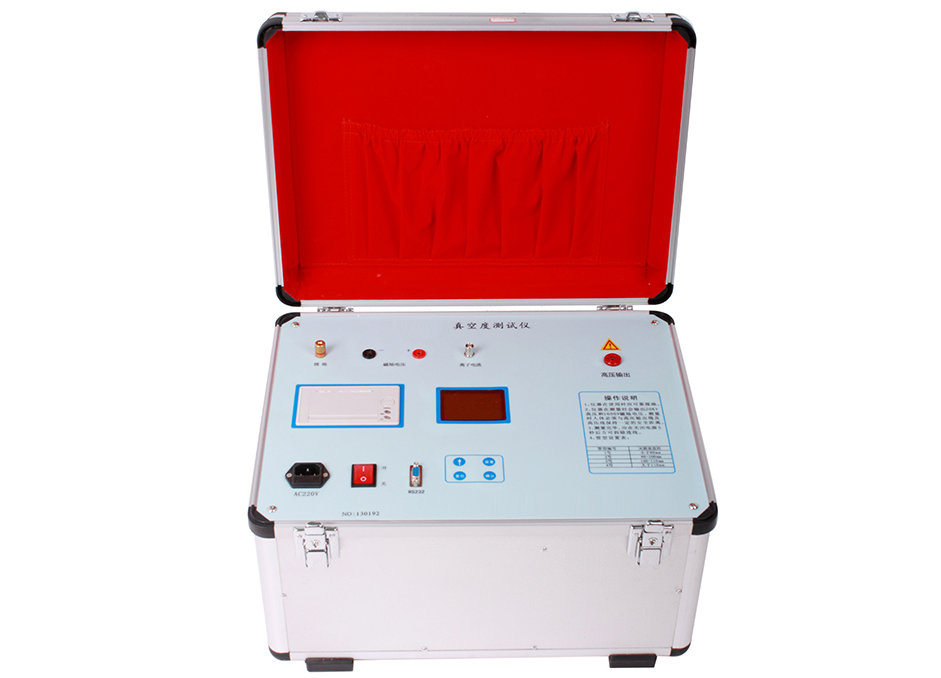

高压开关真空度测试仪操作指南

简述

真空度测试仪可在不拆卸真空开关的情况下进行 定量检测，不仅可以测量真空开关真空度是否在正常范围 内，更重要的是，通过对历年测量结果的比较，可以大致 推断它的寿命，真正起到预防意外事故发生的目的，参考 标准： DL/T846.9-2004

工作原理

将灭弧室的两触头拉开一定的开距，施加脉冲高压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大 电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺 旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。

对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子 电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。

主要配置

接插式线圈（一只）        5A 、30A 保险丝各（二只）

合格证保修卡（一份）      磁控电流输出线（一根）

电源线（一根）            打印纸（一卷）

信号输入线（一根）        使用说明书（一份）

主要技术指标
