高压开关动作特性测试仪核心重点

时间：2020-09-16

高压开关动作特性测试仪核心重点

简述

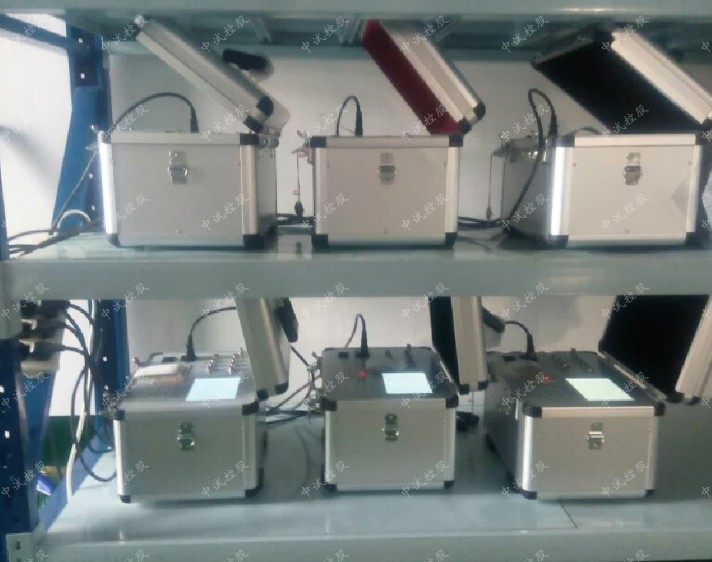

高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

主要特点

可测试项目

1. 时间：6/12 路断口的固有分、合闸时间，同相同期、相间同期。

2. 重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、分短时间、无电流时间值。

3. 弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形 ; 每断口的分闸反弹幅值。

4. 速度：刚分、刚合速度，大速度，时间－行程特性曲线。

5. 行程：总行程，开距，超行程，过冲行程，反弹幅值。

6. 电流：分、合闸线圈的分、合闸电流值、电流波形图。

7. 动作电压：机内提供数字可调断路器动作电源，可进行低电压动作试验，测量断路器的动作电压值。

技术指标

	（6 路断口） / （12 路断口）	（12 路断口）
时间测试范围及精度速度测试范围及精度	0.1ms ～ 999.99ms 0.5%±（1% 读数 +2 个字） 1mm 传感器 0.01 ～ 25.00m/s， ±（1% 读数 +1 个字） 0.1mm 传感器 0.001 ～ 2.50m/s ±（2% 读数 +1 个字） 0.5°角度传感器 1 周波 / 0.5 ±（1% 读数 +1 个字）	时间：量程 : 4000.0ms 分辩率 :0.1ms 误差： ① 100ms 以内 0.1ms±1 个字 ② 100ms 以上 0.1%±1 个字测速传感器：20.00m/s ① 0-2m/s 以内：±0.1m/s±1 个字分辩率：0.01m/s ② 2m/s 以上：±0.2m/s±1 个字
行程测试范围及精度	传感器：50mm，分辨率 :0.1mm 传感器：300mm 或 600mm（选配），分辨率 :1mm 角度传感器：360о，分辨率 :0.5о 准确度： ±1%±1 个字
直流电源	直流电源 DC30 ～ 250V/20A 短时，电流分辨率：0.01A
显示	320×240 液晶屏，对比度可调 320×240 液晶屏，对比度可调
数据存储	本机存储，RS232 接口存储本机存储，USB 接口存储
供电	AC 220V ± 10%；50Hz ± 2% AC 220V ± 10%；50Hz ± 2%
使用条件	温度：-10℃ ~+50℃湿度≤ 90% 温度：-10℃ ~+50℃湿度≤ 90%
尺寸，重量	380×280×140mm， 7kgs 360mm×280mm×300mm,9kgs
传感器配置	位移传感器：1 只 (50mm 标配，300mm 和 600mm 可选 ) 测速传感器 1 只，角度传感器 1 只（含万能支架）角度传感器：1 只万能磁性底座 1 只直线传感器 1只 (50mm 标配 ,300mm 和 600mm 可选 )
