变压器有载分接开关测试仪技术指标
时间：2020-09-16
简述

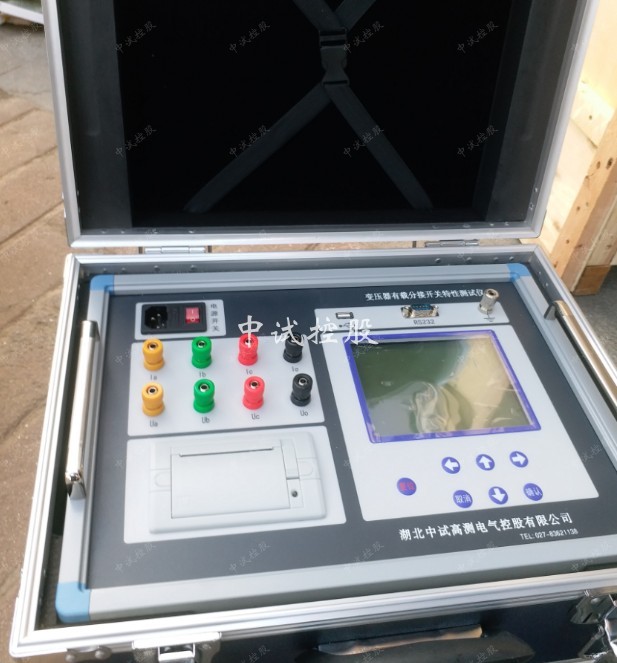

FKC 系列变压器有载分接开关测试仪有载分接开关测试仪主要用于测量变压器有载分 接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相 同期性等。在《电力设备交接和预防性试验规程》中，要求检查有载 分接开关的动作顺序，测量切换时间等。
其他通用技术指标
工作电源：AC220V±10% 50±Hz
工作温度：0 ～ 40℃
相对湿度：<90%RH，不结露
主要特点
三路独立测试电源；带有微型打印机；
配有电源噪音滤波器及抗干扰电路，可在电源质量较差 , 且有强电磁场干扰的现场进行可靠测量；
能自动计算出过渡电阻值及过渡时间值；
具有完善的保护电路，可靠性强；
大液晶显示，菜单提示操作；
具有数据存储功能，可以存储更多数据波形。具有波形分析功能；
用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
带有出具存储功能
技术指标
型号
FKC-0.5A (A 型 )
FKC-1A (B 型 )
FKC-1A (C 型 )
FKC-1A (D 型 )
输出电流
0.5A
1A
1.0A、0.5A
1.0A、0.5A
测量范围
过渡电阻：
Y/0 型变压器 1 ～ 40， Y 型变压器 1 ～ 20
过渡时间：0 ～250ms
过渡电阻：
0.3Ω ～ 40Ω
过渡时间：0 ～ 250ms
过渡电阻：
0.5Ω ～ 20Ω(1.0A)、
0.5Ω ～ 40Ω(0.5A)
过渡时间：0 ～ 250ms
过渡电阻：
0.5Ω ～ 20Ω(1.0A)、
0.5Ω ～ 40Ω(0.5A)
过渡时间：0 ～ 250ms
测量精度
过度电阻
1 ～ 5Ω：±10%；
5 ～ 40Ω：±5%
过度电阻
0.1Ω ～ 1Ω：±0.1Ω
1Ω ～ 40Ω：±1%
过渡电阻：±(5%+3 字 )
过渡电阻：±(5%+3 字 )
过渡时间：±1%
过渡时间：±1%
过渡时间：±(0.1%+3 ）
过渡时间：±(0.1%+3 ）
储存方式
本机存储，RS232 口上
传上位机存储
本机存储，RS232 口上
传上位机存储
U 盘存储、本机存储
U 盘存储、本机存储
外形尺寸
410×320×200mm3
420×350×220mm3
340×245×210mm3
345×295×175mm3
主机重量
7.5kgs
8kgs
7kgs
5kgs
特殊功能
有上位机测控软件及通讯协议
两档电流可选
档电流可选；键盘、一键飞梭 各自独立操作；开模塑壳机箱
变压器有载分接开关测试仪技术指标
简述
变压器有载分接开关测试仪有载分接开关测试仪主要用于测量变压器有载分 接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相 同期性等。在《电力设备交接和预防性试验规程》中，要求检查有载 分接开关的动作顺序，测量切换时间等。
其他通用技术指标
工作电源：AC220V±10% 50±Hz
工作温度：0 ～ 40℃
相对湿度：<90%RH，不结露
主要特点
三路独立测试电源；带有微型打印机；
配有电源噪音滤波器及抗干扰电路，可在电源质量较差 , 且有强电磁场干扰的现场进行可靠测量；
能自动计算出过渡电阻值及过渡时间值；
具有完善的保护电路，可靠性强；
大液晶显示，菜单提示操作；
具有数据存储功能，可以存储更多数据波形。具有波形分析功能；
用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。
带有出具存储功能
技术指标
型号
0.5A (A 型 )
1A (B 型 )
1A (C 型 )
1A (D 型 )
输出电流
0.5A
1A
1.0A、0.5A
1.0A、0.5A
测量范围
过渡电阻：
Y/0 型变压器 1 ～ 40， Y 型变压器 1 ～ 20
过渡时间：0 ～250ms
过渡电阻：
0.3Ω ～ 40Ω
过渡时间：0 ～ 250ms
过渡电阻：
0.5Ω ～ 20Ω(1.0A)、
0.5Ω ～ 40Ω(0.5A)
过渡时间：0 ～ 250ms
过渡电阻：
0.5Ω ～ 20Ω(1.0A)、
0.5Ω ～ 40Ω(0.5A)
过渡时间：0 ～ 250ms
测量精度
过度电阻
1 ～ 5Ω：±10%；
5 ～ 40Ω：±5%
过度电阻
0.1Ω ～ 1Ω：±0.1Ω
1Ω ～ 40Ω：±1%
过渡电阻：±(5%+3 字 )
过渡电阻：±(5%+3 字 )
过渡时间：±1%
过渡时间：±1%
过渡时间：±(0.1%+3 ）
过渡时间：±(0.1%+3 ）
储存方式
本机存储，RS232 口上
传上位机存储
本机存储，RS232 口上
传上位机存储
U 盘存储、本机存储
U 盘存储、本机存储
外形尺寸
410×320×200mm3
420×350×220mm3
340×245×210mm3
345×295×175mm3
主机重量
7.5kgs
8kgs
7kgs
5kgs
特殊功能
有上位机测控软件及通讯协议
两档电流可选
档电流可选；键盘、一键飞梭 各自独立操作；开模塑壳机箱
