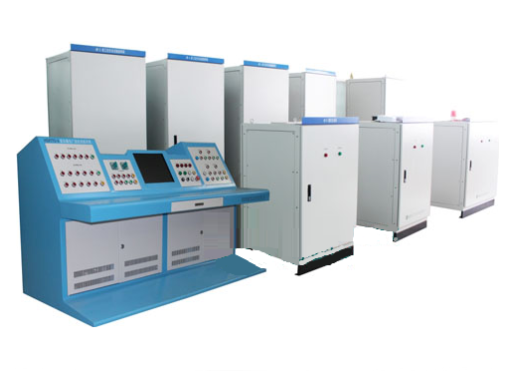

变压器综合测试台核心重点

简述

变压器综合测试台适用于供配电系统 , 电力变压 器制造厂 , 工矿等企业单位使用 , 它能快速准确测量电力变 压器的空载电流 , 空载损耗，阻抗电压和负载损耗及直流电 阻 , 变比组别等测试项目 , 对电力变压器实施状态诊断 , 确保安全运行 , 为监测或修造变压器提供可靠数据。

产品特点

本系列产品适用于电力变压器的半成品试验 , 成品出厂试验；

集空负载测试、直阻测试、变比组别测试于一体设计；感应耐压试验、工频耐压试验可根据用户要求选配；

可与电脑通讯，打印标准出厂检验报告；数据实时采集，智能化自动化程度高，大大减轻试验人员的工作强度；

菜单提示操作；具有过载报警 , 试验提醒 , 误操作保护等功能；

配置高压精密电流、电压互感器，并集中装配 , 安全可靠；

部分仪器可单独抽出使用。

技术指标

被试变压器容量 :500KVA ～ 63000KVA；

被试变压器电压等级 :6KV,10KV,35KV,110KV,220KV；

直流电阻测量精度 :0.2%；测量电流 2A、5A、10A、20A；测量范围 :2mΩ ～ 2KΩ；

变比测量精度 :0.2%，测量范围 :1 ～ 10000；

空负载空载电流、短路阻抗测量精度 :0.2%；空负载损耗测量精度 :0.2%±0.05D；功率因素 :0.01-1.00；

交流耐压输出电压 :50KV ～ 100KV ～ 200KV（选配项目）

感应耐压输出电压 :800V ～ 22kV ～ 70kV（选配项目）
