工频串联谐振试验装置核心参数

工频串联谐振试验装置主要用于大中型火力及水力发电机组在工频 50Hz 下的交流 耐压试验

该装置已成功应用于三峡电厂、溪洛渡电站、葛洲坝电厂、向家坝电站等大型发电 机定子和线棒的工频交流耐压试验、并被全国旋转电机标委会推荐为大中型发电机交流耐压的 首选设备。

( 上图为 300KVA/50KV 工频调感串联谐振装置，在陕西甘谷火电厂对发电机进行现场耐压图片 )

适用对象

各种出口电压、容量等级的汽轮发电机组和水轮发电机组定子绕组及线棒的工频交流耐压

集合式电容器出厂耐压试验

35KV 及以下中压交联电缆的出厂耐压试验

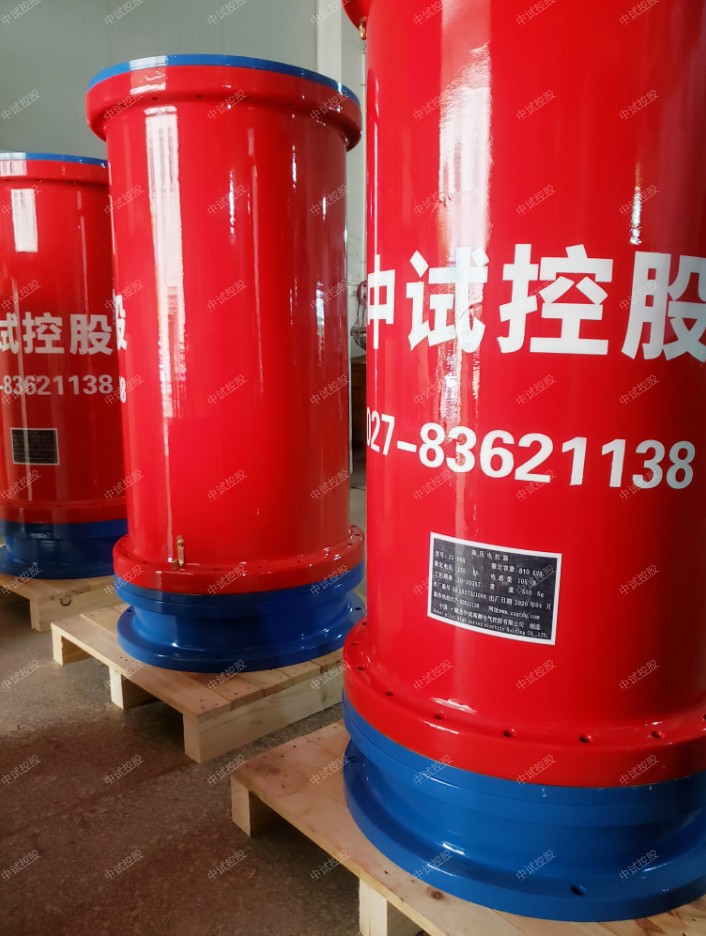

系统主要组成

电动控制台、调压器、励磁变压器、可调电抗器、固定电抗器、分压器等

主要特点

所需试验电源容量和体积比常规试验变压器小数十倍，极便于现场试验；

过流、过压及闪络保护、限位保护等功能齐全；

电抗器采用电感无级调节式，在试验范围内的任一点均可达到全谐振；

试验完成后电抗器自动回到气隙初始位置。

传动机构安装有相序保护闭锁功能可靠避免了因相序相反或气隙限位开关失灵而导 致传动机构损坏。

兼有直流试验或直流低压屏蔽法试验功能。

品质因素 Q 值≥ 40、噪声低。

典型规格
