一、概述

油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，交直流油浸式试验变压器是在试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

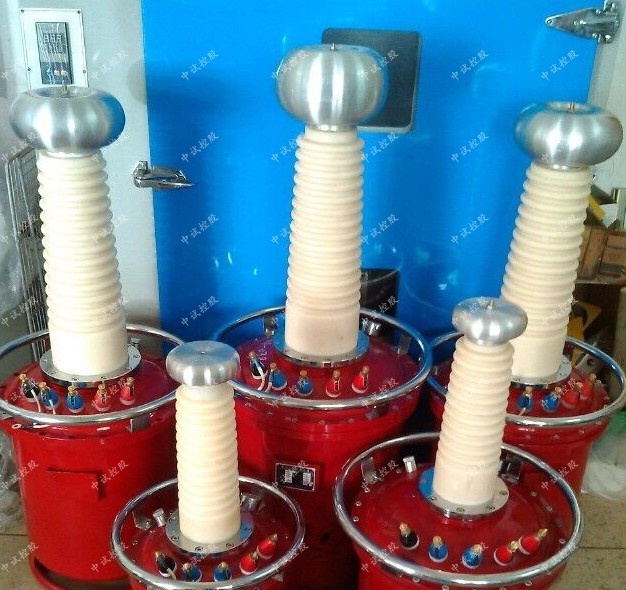

二、产品结构

本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10kVA以上的油浸式试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。其外部结构图见图1，内部结构图见图2。

1-短路杆D    2-均压球  3-高压套管      4-变压器提手

5-油阀      6～7-次压输入a、x       8～9-测量端子E、F

10-变压器外壳接地端     11-高压尾X      12-高压输出A

13-高压硅堆           14-变压器油     15-铁芯

16-次低压绕组        17-测量绕组     18-二次高压绕组

注：在交直流油浸式试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。交流油浸式试验变压器中无高压硅堆。

三、工作原理

油浸式试验变压器为单相变压器，用工频220V或380V电源接入操作箱（台），经操作箱内自耦调压器调节至0-200V或0-400V电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

1. 交流油浸式试验变压器：见图3

图3：交流油浸式试验变压器原理图

2. 交直流油浸式试验变压器：见图4

图中高压套管中装有高压硅堆，串接在高压回路中作半波整流，以获得直流高电压。当用一短路杆将高压硅堆短接时，可获得工频高电压，作为交流输出状态；取消短路杆时，作为直流输出状态。

图4：交直流油浸式试验变压器原理图

图中：D – 短路杆 VD – 高压硅堆

3. 串级油浸式试验变压器接线及原理：如图5

串级油浸式试验变压器有很大的优越性，三台试验变压器串级连接可获得更高的电压，因为整个试验装置由几台单台试验变压器组成，单台试验变压器容量小、电压低、重量轻，便于运输和安装。它既然可串接成高出几倍的单台试验变压器输出电压组合使用，又可分开成几套单台试验变压器单独使用。整套装置投资小，经济实惠。图5中，在第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。在串级试验变器基本原理图中，低压电源加在试验变压器I的初级绕组a1x1上，单台试验变压Ⅰ、Ⅱ、Ⅲ的输出电压都是V。励磁绕组A1、C1给第二级试验变压器Ⅱ的初级绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的初级绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1V和2V的高电位上，所以箱体对地是绝缘的，试验变压器I的箱体是接地的。这样第一级、第二级、第三试验变压器对地的额定输出电压分别为1V、2V、3V；其额定容量分别为3P、2P、1P。

图5
