程控耐压试验装置核心重点

采用标准

DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》

DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》

DL/T 596-2005《电力设备预防性试验规程》

GB1094.1-GB1094.6-96《外壳防护等级》

GB2900《电工名词术语》

GB/T16927.1~2-1997《高电压试验技术》

GB4793-1984《电子测量仪器安全要求》

GB191《包装贮运标志》

GB/T.311-1997《高压输变电设备的绝缘与配合》

产品概述

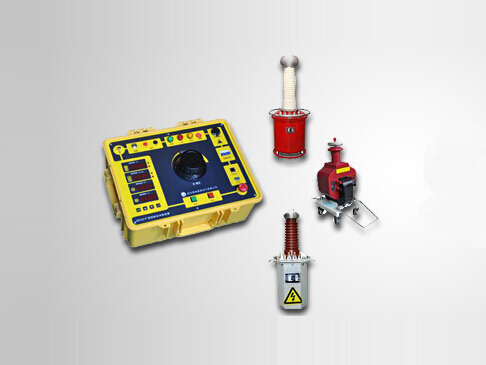

程控耐压试验装置是根据国家最新电力行业标准以及国外的设计理念而设计的、性能先进的新型智能耐压试验设备，它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。

它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验

以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

产品特点

可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。

高分辨率LED数码管显示,读数更直观，准确。

高压电压、电流、低压电流、时间4路测量方式，高精度传感器和高性能采集芯片。

全键盘操作方式，所有功能均可通过按键设定，提高了产品的安全性、可靠性。

实时显示高压电压、高压电流、低压电流和时间，显示直观明了。

完善的过压、过流保护，任意设定过压保护、高压电流上限、低压电流上限和计时时间。

超过设定高压电流或低压电流时自动切断电压输出，并发生声光报警。

超过设定过压保护值时控制箱自动发出声光报警但不切断高压输出，保护试品和设备。

具有零位保护功能，回零确定后才可进行试验，安全可靠。

支持交直流两用功能，AC/DC显示一键切换。

高压电流双量程，mA和uA任意切换，在小电流时显示更精确。(选配)

配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）

配备上位机软件可与PC机进行通信，方便数据处理和分析。（选配）

支持网络功能，可远程查阅数据（选配）

还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）

主要技术参数：

输入电压：AC 220(380)V 可选

低压输出：AC 0-250（430）V

低压电流： 0-5/10/15/50A(可按客户要求定制)

输出容量： 0-3/5/10/15 kVA(可按客户要求定制)

高压电压： 0-50/100/150/200 kV(可按客户要求定制)

高压电流： 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)

计时范围：0-9999S

环境温度：－20℃至50℃

电压精度 ≤1.5% ±1个字(F.S)

电流精度 ≤1.5% ±1个字(F.S)

可选配件（根据配置不同选配）

1.交直流分压器:50、100、150、200kV

保护球隙:Q—50、100、150、200、250、500

直流微安表:1999uA

放电棒:70、140、210kV

保护水阻

高压滤波电容:0.01μF~0.1μF，40~300kV

电力专用测试线包

折叠式小推车: 150、300型

绝缘支架: 50、100、200、300kV

标准试油杯: 400ml

高压验电器: 10、35kV
