变电站变频串联谐振试验装置核心技术

产品概述

执行标准： DL/T849.6-2004

串联谐振试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求，而研发的设备。

它是一套组合设备，为了耐压试验能顺利准确地进行，更为了提高产品性价比，针对不同被试品，串联谐振装置的组件是不同的。

所以，请务必准确选型，您可拨打热线电话，或直接点击右测“在线交流”，联系我司技术部为您量身制定选型方案。

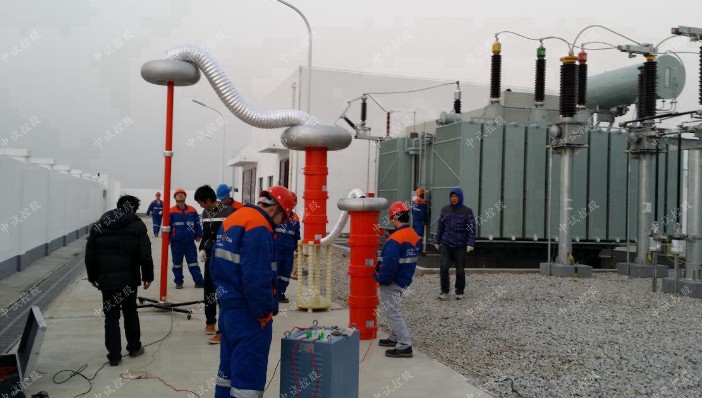

变电站变频串联谐振试验装置，该系列耐压装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。

变电站变频串联谐振试验装置既可满足高电压、小电流的设备试验条件要求

又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

变电站变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片

频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。

产品特点

同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。

变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。

配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

产品参数

额定输出电压： 0～800kV（AC有效值）及其以下

输出频率： 20～300Hz

谐振电压波形： 纯正弦波，波形畸变率＜1.0%

最大试验容量： 1000kVA及其以下

工作制： 满功率输出下，一次连续工作时间15min

品质因数： 30～90

频率调节灵敏度： 0.1Hz，不稳定度＜0.05%

工作电源： 380/220V±15%/50Hz±5%

变电站变频串联谐振试验装置系列产品配置及适用范围

产品型号	输入电压(v)	输出电压(kV)	容量(kVA)	适用范围	主要配置
108/108	380	0-108	108	31500kVA及以下35kV电力变 35kVA断路器及闭母线、绝缘子 10kV（300 m㎡）电缆2000m 35kv（300 m㎡）电缆500m	5kW变频源1台 5kVA励磁变1台 电抗器4台27kV/1A 分压器100kV
216/216	380	0-216	216	110kVA断路器及母线 110kVA GIS≤10隔断 35kv（300 m㎡）电缆1500m 10kV（300 m㎡）电缆3km 110kv全绝缘主变压器	10kW变频源1台 10kVA励磁变1台 电抗器4台54kV/1A 分压器200kV
270/270	380	0-270	270	110kV GIS开关和电力变 10kV（300 m㎡）电缆5km 35kV（300 m㎡）电缆2km	15kW变频源1台 15kVA励磁变1台 电抗器5台54kV/1A 分压器300kV
200/400	380	0-400	200	220kV GIS 开关和电力主变 110kV GIS 开关和电力主变	10kW 变频源 1 台 10kVA 励磁变 1 台 电抗器 4 台 100kV/0.5A  分压器 400kV
400/400	380	0-400	400	220kV GIS 开关和电力变 10kV （300 m ㎡）电缆 4km 35kV （300 m ㎡）电缆 1km	20kW 变频源1 台 20kVA励磁变 1 台 电抗器 4台 100kV/1A  分压器 400kV
520/260	380	0-260	520	110KVA 断路器及母线 110kVA GIS≤10 隔断 110kV （300 m ㎡）电缆 800m 35kv （300 m ㎡）电缆 3km 10kV （300 m ㎡）电缆 6km 110kv 全绝缘主变压器	25kW 变频源 1 台 25kVA 励磁变 1 台 电抗器 4 台 65kV/2A  分压器 300kV
500/500	380	0-500	500	220kVA 及以下电压互感器 电流互感器 220kVA 及以下穿墙套管 220kVA 及以下支柱绝缘子、隔离开关 220kV 及以下断路器 220kV 及其以下绝缘工器具	20kW 变频源 1 台 20kVA 励磁变 1 台 电抗器 4 台 125kV/1A  分压器 500kV
600/600	380	0-600	600	110kV （ 300 m ㎡）电缆 800m 35kv （ 300 m ㎡）电缆 110m 35-220kV GIS 、主变、开关、绝缘子	30kW 变频源 1 台 30kVA 励磁变 1 台 电抗器 5 台 120kV/1A  分压器 600kV
800/800	380	0-800	800	110kV （ 300 m ㎡）电缆 800m 220kv （ 300 m ㎡）电缆 500m 35-500kV GIS 、主变、开关、绝缘子	40kW 变频源 1 台 40kVA 励磁变 1 台 电抗器 4 台 200kV/1A  分压器 800kV

设备主要配置及技术参数说明 :

一、变频电源：

技术参数:

额定功率：6kW；

输入电压：三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，可做额定负载试验；当电源为220V时，只可做1/2负载试验。

输出电压：0～400V可调

输出电压频率：20～300Hz

频率调节:0.1Hz步进可调

频率不稳定度:≤0.02%

输出电流：0～30A

性能特点：

放置方式:变频电源的放置为纵向和横向,特别适合现场操作及观察。

防震保护:内外部具备特殊减震橡胶支撑脚和保护铝箱,可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性。

参数显示：触摸或外接鼠标大屏幕液晶界面显示系统。可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时

操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性。

参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置。可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式

电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择。

试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等。

保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。

数据存储功能：试验结果保存、打印、上传、回查等。

试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录。

数据查询：可将已保存的试验结果数据显示到屏幕上。同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印。

自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.5%。

调频范围及频率分辨率均可设定：调频范围可设为20～300Hz、45～65Hz、50Hz、按需设置，可加快调谐过程；

频率分辨率根据需要，可预设为0.1Hz、0.2Hz、1.0Hz、或2.0Hz，在调谐效率与调谐精准度之间取得优化平衡。

频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移。

二、高压电抗器

技术参数

额定工作电压：27kV

额定工作电流：1A

额定电感量：146H

连续工作时间：30min

温升：小于60度

工作频率：20~300Hz

性能特点

电抗器的设计采用铁芯式结构，漆包导线绕组，干式自冷。电抗器可以自由方便叠装。环氧树脂绝缘筒外壳，具有足够的电气、机械强度、必要的散热能力以及油热胀冷缩的裕度。

电抗器外壳自带底座，与另一节电抗器上端采用。外壳喷涂橘红色绝缘漆。

电抗器外壳自带底座，与另一节电抗器上端采用采用卡槽结合，方便现场使用。

三、激励变压器

技术参数

额定容量：6kVA

输入电压：200V/400V，当输入是400V时，把低压端串联，当输入是200V时，把低压端并联。

输出电压：1kV/3kV/5kV

输出电流：6A/2A/1.2A

性能特点

冷却方式：环氧树脂浇注式结构，绝缘耐热等级为B级。

高、低压绕组及铁芯间均设静电屏蔽层，既作为励磁变压器，又是隔离变压器。

四、电容分压器

技术参数

自身电容量：600pF

工作频率：20～300Hz

不确定度：1.5%

额定电压:110kV

性能特点

额定电压下可连续运行30min。

在20～300Hz范围内，其精度和稳定度保持要求不变。

在20℃、0.4～0.5UN下介损值：≤0.0025

分压比误差：有效值时≤1.0%，峰值时≤1.5%。

高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在20~300H内分压比不变。

电压测量通过专用测试引线引至变频电源进行测量。
