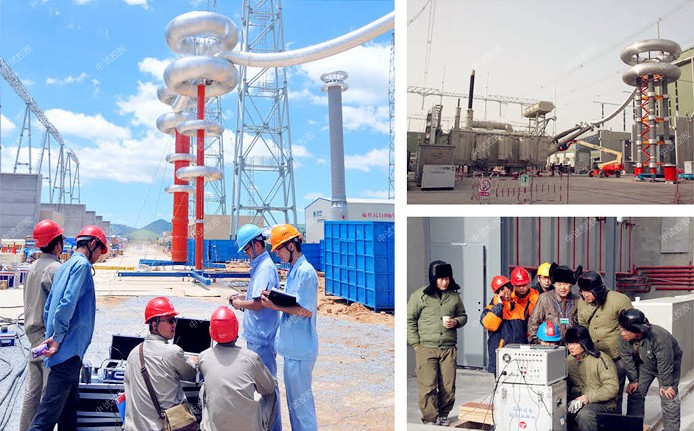

串联谐振试验装置接线如何操作？串联谐振试验装置在电力、冶金、石油、化工等行业应用非常广泛，串联谐振试验装置的电缆试验，电机耐压试验，GIS、开关及变压器试验三种试验操作。

串联谐振试验装置接线如何操作


一、串联谐振电缆试验接线操作

励磁变压器的注意事项：

1、应用于10kV电缆试验的串联谐振耐压装置，励磁变压器一般连接低端；

2、应用于10kV和35kV电缆的串联谐振耐压装置，10kV电缆耐压试验时励磁变压器接低端，35kV电缆耐压试验时励磁变压器接较高端；

3、应用于10kV、35kV和110kV电缆的串联谐振耐压装置，10kV、35kV电缆耐压励试验时磁变压器接低端，110kV电缆耐压试验时励磁变压器接高端；

串联谐振电抗器接线注意事项：

1、对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

二、串联谐振电机耐压试验接线操作

励磁变压器接线的注意事项:

1、用于电机的串联谐振耐压装置，励磁变压器一般接低端；

2、用于电机和电缆的串联谐振耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端；

3、通常情况下，用于电机耐压的串联谐振装置兼容较低电压的电缆。


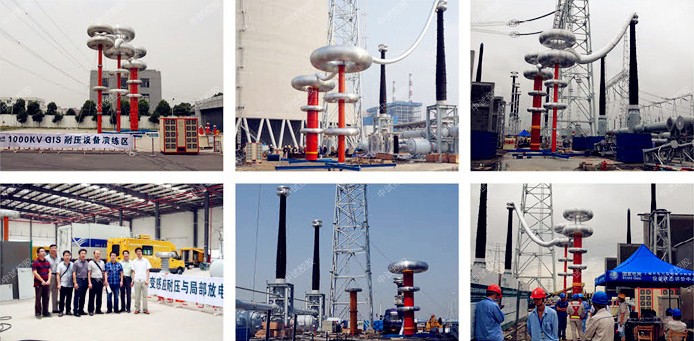

三、串联谐振GIS、开关及变压器试验操作

串联谐振励磁变压器的注意事项:

1、HZBP串联谐振试验装置用于开关、GIS、变压器的串联谐振耐压装置，励磁变压器的输出电压一般较高；

2、用于开关、GIS的串联谐振耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端；

3、通常情况下，串联谐振装置兼容较短长度的电缆，励磁变压器接低端；

串联谐振电抗器接线注意事项：

1、用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振；

2、用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。
