氧化锌避雷器测试仪操作指南
时间：2020-09-12
氧化锌避雷器测试仪操作指南
产品概述
该仪器是发电站、变电站等现场或实验室用于检测氧化锌避雷器电气性能的专用仪器。
仪器可以在设备运行状态下对其避雷器阻性电流和监测器计数器动作等参数进行精准稳定的测量，还可对监测器电流表进行校验。
仪器体积小、重量轻、功能齐全，是非常理想的氧化锌避雷器特性测量仪器。
仪器既可有线方式测量也可无线方式测量，无线传输距离更是可达1000米以上，极大地方便了大型变电站现场各种测量作业。
整个设备操作简单、使用方便，测量全过程由中央处理器智能控制完成，8寸超大全触控彩色液晶显示屏可清晰的显示电压和电流的真实波形。
仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果更加准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量避雷器的阻性电流；
从而方便工作人员及时发现氧化锌避雷器内部受潮及阀片老化等危险缺陷。
产品特点
有线、无线测量数据一致
无线取样，距离远，操作方便
三相同时测量，自动修正
功能齐全，性能强大
全触摸超大8寸彩色液晶显示
超大容量锂电池，简单便携
技术参数
使用条件
℃ ~ 50℃
＜80%
充电电源
±10%
参考电压输入范围
～300V
电压通道输入电阻
≥150kΩ(带保险管)
参考电压测量精度
±（2%读数+0.5V）
电流输入测量范围
～10mA
电流基波测量精度
±（2%读数+5uA）
电流谐波测量精度
±（5%读数+10uA）
电流通道输入电阻
≤1Ω
监测器动作次数
～99次
冲击电流
≥50Ap
电流表校验范围
～10mA
电流表校验精度
±（2%读数+5uA）
测量分辨率
电 压
0.001V
电 流
0.001mA
角 度
0.001°
电池工作时间
主机8小时，电压采样盒12小时
无线传输距离
米以上（空旷无遮挡）
主机外型尺寸
（L）×270（W）×140（H）
手持采集头
（L）×120（W）×80（H）
主机重量
（不含线）

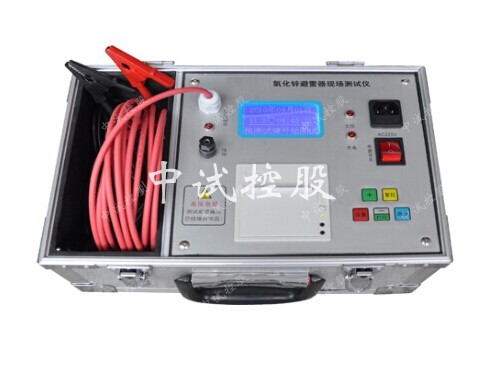

氧化锌避雷器带电测试仪
产品概述
执行标准：DL474.5-92
氧化锌避雷器带电测试仪是用于检测氧化锌避雷器电气性能的专用仪器，该仪器适用于各种电压等级的氧化锌避雷器的带电或停电检测，从而及时发现设备内部绝缘受潮及阀片老化等危险缺陷。
仪器操作简单、使用方便，测量全过程由单片机控制，可测量氧化锌避雷器的全电流、阻性电流及其谐波、工频参考电压及其谐波、有功功率和相位差，大屏幕可显示电压和电流的真实波形。
仪器运用数字波形分析技术，采用谐波分析和数字滤波等软件抗干扰方法使测量结果准确、稳定，可准确分析出基波和3～7次谐波的含量，并能克服相间干扰影响，正确测量边相避雷器的阻性电流。
本机配有高速面板式打印机，可充电电池，试验人员在现场使用十分方便。仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号，保证了数据的可靠性和安全性。
产品特点
本机采用大屏幕液晶显示，全中文菜单操作，使用简便。
高精度采样、处理电路，先进的付里叶谐波分析技术，确保数据更加可靠。
仪器采用独特的高速磁隔离数字传感器直接采集输入的电压、电流信号.
保证了数据的可靠性和安全性。
本仪器可以使用电场感应的方法代替PT二次接线。
配上无线传输终端，可以无线传输PT二次电压信号。
本仪器可以三相同测，自动补偿。
具有阻性电流基波峰值输出、边相校正等功能。
仪器配有可充电电池、日历时钟、微型打印机，可存储120组测量数据；
产品参数
参考电压输入范围（峰值）
2-250V
全泄漏电流测量范围(峰值)
0-20mA
系统测量准确度
±(读数2% ± 1个字)
交流充电
AC 220V ±10%，50Hz ±1%
电池连续工作时间
8小时以上
电池充电时间
6小时以上
仪器尺寸
34cm×22cm×20cm
仪器重量
5kg(不含电缆箱)
增值服务
- 三年质保,一年包换,三个月试用
