光数字继电保护测试系统技术指标

时间：2020-09-12

光数字继电保护测试系统技术指标

产品概述

随着我国电力行业的发展及新技术的应用，智能变电站成为了未来变电站的发展趋势，并成为坚强智能电网的重要组成部分，同时，对新型继电保护装置和IED的测试提出了新的要求。

基于DL/T 860 标准的数字式继电保护测试仪的开发与应用对提高继电保护测试水平、防止继电保护及安全自动装置不正确动作和保障电网安全运行有着重要的现实意义。

“光数字继电保护测试系统”是采用嵌入式实时操作系统vxWorks、高性能PowerPC、大规模FPGA等技术，结合电力现场情况和众多电力用户经验而自主研发的便携式新产品。

符合IEC61850、IEC60044标准协议体系的数字化保护、自动化装置和仪器仪表提供了完整的测试方案，广泛适用于智能变电站、电科院、设备制造商及其他科研单位。

产品特点

多种报文的发送、接收以及强大的计算分析能力

完善的工程测试管理方案

专用自动化测试模板

标准、开放的测试模型及接口

支持多台级联测试

产品参数

交流电源：	电压：交流 220V ，允许偏差： -20%~15% ；
	频率： 50Hz ，允许偏差 -4%~2% ；
	波形：正弦，畸变因数不大于 5% ；
直流电源：	电压：直流 110V/220V ，允许偏差： -20%~15% ；
直流电源：	纹波系数： < 5% ；
以太网通讯接口	型号： 100Base-FX/1000Base-FX ；
	端口数量： 8 对；
	接口类型： LC ；
FT3 光纤串口	采用标准： IEC60044-7/8 ；
	端口数量： 6 个发送口， 1 个接收口；
	接口类型： ST ；
同步接口	接口类型： ST ；
同步接口	对时误差： < ± 1 μ s ；
级联同步口	接口数量： 1 路电 B 码， 1 路 RS485 ( 为自适应主从模式，可输入、输出 ) ；
级联同步口	接口类型：凤凰端子；
开出量硬接点	数量： 4 对；
	类型：空节点；
	输出容量： 250V(AC/DC)/0.5A ；
	继电器动作时间： < 3ms ；
开入量硬接点	数量： 8 对；
	类型： 20~250V(DC) 或空节点；
	采样频率： 10kHz ；
	时间分辨率： 100μs ；
	防抖动时间： 0~25m s ；
	计时误差：± 0.1ms(0.001s~1s) ，± 0.01%(1s~1.5x105s) ；
	最大计时时间： 1.5x105s ；
模拟量小信号输入	通道数量： 12 路；
	电压范围：± 10V ；
	电压测量精度： 0.1% ；
	最大电流： 1mA ；
	允许输入频率：正弦信号 10~250Hz ，暂态信号 DC~10.0kHz ；
	频率测量精度： 1mHz ；
	频率测量分辨率： 0.001Hz ；
	相位测量精度： < 0.1 º；
	状态指示：绿灯亮时表示有信号输出；
	接口类型：凤凰端子；
模拟量小信号输出	通道数量： 12 路；
	电压范围：± 10V ；
	电压精度： 0.1% ；
	最大电流： 1mA ；
	频率：正弦信号 10~250Hz ，暂态信号 DC~10.0kHz ；
	频率精度 0.002% （工频下，误差 1mHz ），分辨率 0.001Hz ；
	相位：相角范围 0~359.9 º，精度 < 0.1 º，分辨率 ± 0.01 º（ 50/60Hz ）；
	接口类型：凤凰端子；
外形尺寸、安全防护等级及颜色	机箱尺寸： (W × H × D) ： 256mm × 182mm × 365mm ；
外形尺寸、安全防护等级及颜色	重量： 5kg ；

微机继电保护综合测试仪

产品概述

继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。

在计算机技术、微电子技术、电力电子技术飞速发展的今天，应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。

继电保护测试仪是中试电力在参照电力部颁发的《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见

总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用可单机独立运行，亦可联接笔记本电脑运行的先进结构

主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小，精度高。

既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

产品特点

智能型主机

主机采用高速高性能数字信号处理器运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的最高水平。由于点数多，波形的保真度极高，失真极小，特别是在谐波输出时，即使对 6次谐波、300Hz也可以达到每周波60点的高密度。

单机独立运行

装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。

可完成现场大多数试验检定工作，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

联接电脑运行

通过 Windows(不包括Win2000) 平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

16位DAC芯片

16位高分辨率确保拟合波形精度高，线性度好。小信号输出亦保证极小失真。

大屏幕LCD显示屏

本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

“傻瓜式”操作

采用先进的控制器“旋转鼠标”，大大简化了操作部分的结构，操作简便、快捷，容易掌握。

新型高保真功放

输出级采用新型大功率模块式高保真功放部件，既可作电流输出亦可作电压输出，输出功率大，每相电压可输出100V / 120V，电流三并可输出 90A/120A。精度好，可靠性高。

电流、电压直接输出

相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加0～6次谐波。

自我保护

采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

具有独立专用直流电源输出

装置设有一路110V 及 220V专用可调直流电源输出。

接点丰富

具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。

主机一体化单机箱结构

采用交流220V电源工作。体积小，重量轻，易携带，流动试验方便。

性价比高

属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

产品参数

额定参数

电流输出	交流	相电流输出（有效值）：0～40A / 每相
		三并电流输出（有效值）：0～120A
		相电流长时间允许工作值（有效值）：10A / 每相
		相电流最大输出功率：420VA
		三并电流最大输出时最大输出功率：900VA
		三并电流最大输出时允许工作时间：10s
		频率范围（基波）：20～1000Hz
		谐波次数：1～20次
	直流	相电流输出：0～±10A / 每相
		最大输出负载电压：20V
电压输出	交流	相电压输出（有效值）：0～120V
		线电压输出（有效值）：0～240V
		相电压/线电压输出功率：80VA/100VA
		频率范围（基波）：20～1000Hz
		谐波次数：1～20次
	直流	相电压输出幅值：0～±160V
		线电压输出幅值：0～±320V
		相电压/线电压输出功率：70VA / 140VA
开关量输入	空接点：1～20mA，24V
	电位接点输入：“0”：0～+6V；
	“1”：+11v～+250V
开关量输出	空接点接点 DC：220V／0.2A；AC：220V／0.5A
时间测量	测量范围：0.1ms～9999s
电源电压	允许范围：AC 220V±10%，50／60Hz
环境温度	允许范围：-10℃～+50℃
体积重量	体积：430×340×200mm³；重量：20kg

输出及测量精度

额定范围内精度	电流	交流相电流 <0.2%
		交流大电流端子输出 <0.2%
		直流电流 <0.5%
	电压	交流电压 <0.2%
		直流电压 <0.5%
	其它	频率精度（50Hz时） <0.01Hz
		相位精度<0.5°
		谐波失真度 <0.5%
		时间测量精度 <0.1ms

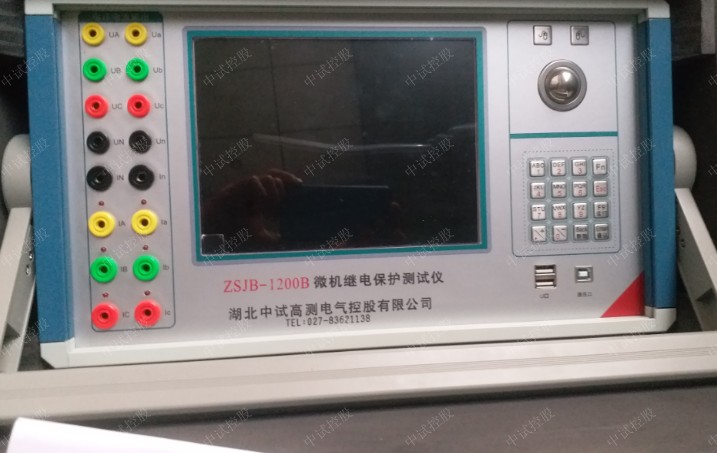

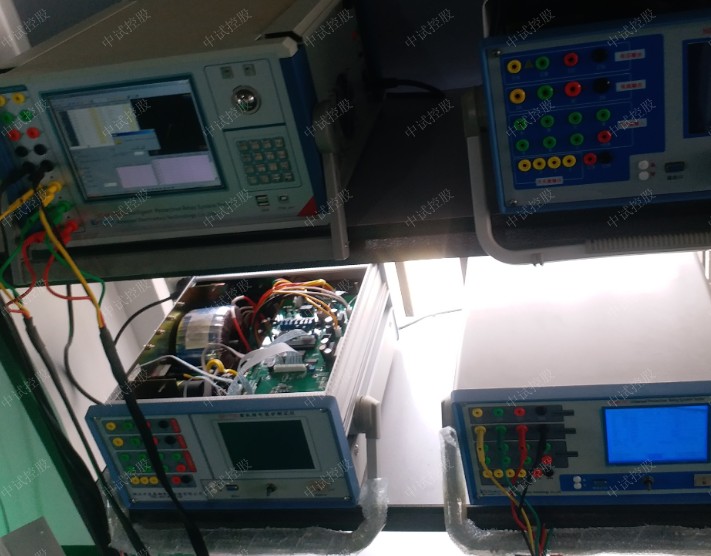

微机继电保护测试仪

产品概述

执行标准：DL/T624-1997

中试电力是国内最早研发生产继保测试仪的厂家，从1990年开始推出各系列继保测试仪，最新推出继保测试仪，稳定可靠。自动判断过流、过压、过载、短路、温度过高、数据异常及误操作告警提示。

六相微机继电保护测试仪:六路电流输出、六路电压输出;三相微机继电保护测试仪:三路电流输出、五路电压输出;两种类型均有八路开入量、四路开出量。

继电保护微机型测试装置是我公司的最新产品，它在参照了原电力部颁发的《微机继电保护试验装置技术条件》的基础上，广泛听取用户意见，认真总结前几代产品的开发、生产经验，并采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。

可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

产品特点

嵌入式主机，配备超大规模可编程逻辑器件

主机采用高速高性能嵌入式微机系统配备CPLD，响应速度快，传输频带宽，对基波可产生每周波500点的高密度拟合正弦波，输出波形光滑，无谐波分量。由于输出点数多，且通过精确的滤波电路

波形的失真度极小，在谐波输出时，即使对9次谐波、450Hz也可以达到每周波55点的高密度。而软件具有非常强的人机对话及在线帮助功能，可对任意试验参量实施控制。

单机12路D/A同时输出

采用16位高精度DAC芯片，确保拟合波形精度高，线性度好。可同时输出12路模拟信号，满足变压器保护、备用电源自投等全方位测试。

高精度线性功放，同时输出5相电压及3相电流

精心设计的电压、电流放大器实现交/直流共享，输出级采用独有的高精度超线性放大技术。精度高，可靠性好，同时输出6相交流电压和6相交流电流，每相交流电压输出高达130V、70VA，交流电流全并输出高达180A。直流电压输出可达300V、130VA。

大屏幕LCD，接口完整，主机一体化单机箱结构

本机采用640×480点阵8.0’’大屏幕高分辨率图形液晶显示屏，操作界面和试验结果是全中文显示，全部操作过程均在显示屏上设定，显示直观清晰。装置可用自带键盘操作，亦提供外接键盘/鼠标口。还提供2个USB口、2个RS232口，可与外部计算机及其他设备通信。

只需交流220V电源，开机即可工作。携带方便，非常适合流动试验及野外工作。

辅助直流源(选配)

本机可选配独立的两组直流电源，一组110VDC/1.0A，另一组220VDC/0.6A，开机自动同时输出，可用作保护供电电源，无需通过软件设置和调整。

智能型自我保护

采用最新设计的散热结构，保证最好的通风状况。并可同时判断过流、过压、过载、短路、温度过高、数据异常等危及装置本身安全的现象，即便是操作错误也不致损坏装置。另外，当危险信号如外部电压通过端子进入测试仪时，装置告警指示灯变红，并自动切断功放。

接点丰富、试验适用能力强

本装置具有八路开关量输入（A B C R a b c r）和4路开关量输出。输入接点为空接点和0-250V电位接点兼容方式，可智能识别。

装置由面板上的23个按键通过大屏幕液晶显示屏进行操作，所有界面均中文显示。能完成现场大多数试验的检定工作。亦可方便地完成ABB、Siemens、AREVA等国外厂家的保护装置试验。

装置立卧式放置均可，可脱机操作，亦可外接PC机操作，测试结果能自动整理、记录成试验报告，以备查阅，亦可使用U盘直接保存且方便传送到外接PC机中编辑、打印等处理。软件升级简单快捷，直接通过U盘升级或外部PC机下传，无需改动任何硬件。

软件辅助计算功能强大，可自动计算正、负、零序电压电流，一、二次侧有功、无功、功率因数。6相电压及6相电流输出可进行备用电源自投切双组试验及变压器三相差动试验，接线非常简便。

产品参数

主要额定参数

电流源	交　流	GDJB三相	相电流输出（有效值）:3×0～30A/相
			最大输出功率:250VA/相
			最大并联电流输出（有效值）:0～90A
			相电流长时间允许工作值（有效值）:＜10A/相
			最大电流允许工作时间:＜10s
			精度:＜±0.2%
			可叠加谐波次数:0～21次
	直　流	输出范围:-10～10A或3×0～±10A
		最大输出功率:200VA
		精度:＜±0.2%
电压源	交　流	GDJB五相	相电压输出（有效值）:5×0～130V/相
			线电压输出（有效值）:0～260V
			最大输出功率:70VA/相
			精度:＜±0.2%
			可叠加谐波次数:0～21次
	直　流	输出范围:0～300V或5×0～±130V
		最大输出功率:130VA
		精度:＜±0.2%
辅助直流源(选配)		220VDC >110VA
		110VDC >110VA
开关量输入		空接点:1～20mA，24V（DC）
		电位接点:0～250V（DC）
开关量输出		空接点:250V/0.5A（DC）

其它额定参数

额定输出	频率误差　＜±0.01HzHz
	相位误差　＜±0. 2°
	波形失真　＜±0.3%（基波）
	时间误差　＜40µs
	输出频率 0～1050Hz
电源电压	允许范围 AC220V±10%，50Hz±10%
环境温度	使用范围 0～45℃
环境温度	存贮范围　－25～70℃
时间测量	测试范围 0.1ms～999999.999s
机箱外观	选用高档全铝合金挤压型材，电磁兼容进口机箱，外形美观
机箱外观	机箱尺寸：长×宽×高 360mm ×195mm ×375mm
机箱重量	主机重量 16.6kg
带载输出	可选择轻载或重载输出（任意一相电流输出超过10A时，建议在每个功能模块试验前按F3键切换到重载输出模式）
