高压开关机械操作程控器核心重点

产品概述

高压开关机械操作程控器是对高压开关进行机械操作试验的专用设备。用微电脑控制，用无触点元件固态继电器作执行元件

用光电耦合器件对输入﹑输出信号进行隔离。具有功能强大﹑准确﹑可靠﹑抗干扰性强﹑操作简便﹑寿命长等特点。

产品特点

操作功能：可以按预设的参数进行单分﹑单合﹑合分﹑重合闸操作。可单次操作，也可多次操作或进行寿命试验。

报警功能：当断路器发生拒合﹑拒分﹑误合﹑误分时，程控器将发出报警，并停止操作，保存数据。

保护功能：当发出合（分）命令后，经过适当延时，自动切段合（分）闸电源，防止因断路器拒动或辅助开关转换不到位而导致合（分）线圈长期带电。

储存功能：当断路器需调试检修时，该仪器断电时。高压开关试验的数据仍然保存，若按下复位键，就可以重新开始试验。

产品参数

使用电源：∽220V±10% 50HZ

使用环境: 温度0-50℃

相对湿度‹90%

输出电压: 交流220V 5A

直流220V 5A

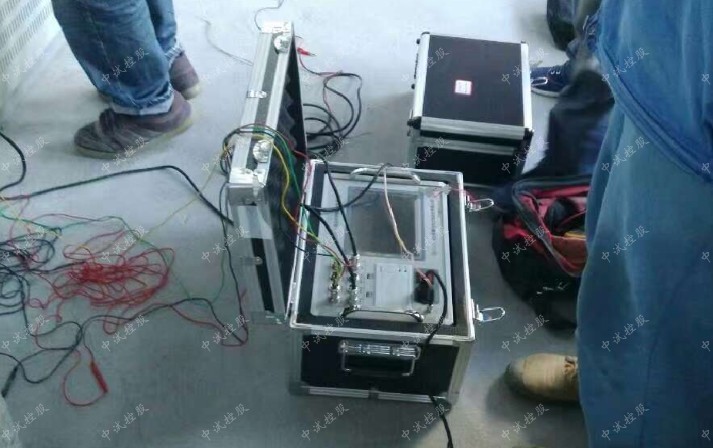

高压开关动特性测试仪

产品概述

断路器动特性测试仪是为适应现场调试断路器机械特性的需要而开发研制的专用检测仪器。它将现代光电隔离技术、大规模可编程逻辑电路技术与高压设备测量技术进行有机结合。

以人机对话的方式操作。具有智能化、功能全、数据准确可靠、抗干扰能力强、操作简便、体积小、重量轻、外观美等特点。

适用于各种型号的真空、SF6、油高压断路器、负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。

产品特点

采用独特的抗干扰光电隔离技术设计，能在750KV及以下强电场环境可靠工作。

运用成熟的工控机核心，测试速度快，不需等待，且数据准确稳定。

内同步、外同步或断口时间、开关动作等多种触发方式。

配备直线电阻传感器、旋转电阻传感器、加速度通用传感器。

速度自定义功能，可在行程曲线上任意定义速度的计算方式。

采用大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节。

树形存储结构，按站名、线路编号存储，数据查找方便，断电记忆设置参数及试验数据。

仪器具有中文菜单提示每步操作，使用方便。内置微型打印机。

配有RS-232接口，U盘接口。能够与PC机联机操作，试验结果直接存入PC机硬盘，并能由PC机输出到办公打印机打印试验报告。

基本功能

时间

可同时得到12路断口的固有分、合闸时间、同相同期、相间同期；真空开关各断口弹跳时间、弹跳次数、弹跳过程；带合闸电阻开关同时可测6路断口的合闸电阻的预投时间、预投波形及电阻阻值；

西门子石墨触头开关，可测其断口的分、合闸时间，仪器具有良好的抗干扰性能，在设备区测量时能够从仪器上直接读取合闸电阻的预投时间、预投波形及电阻阻值。

速度

刚分、刚合速度、平均速度、最大速度

行程

超行程、过冲行程

针对真空开关的分闸弹跳幅值、弹跳次数以及弹跳过程。

动作电压

提供DC15～250V、20A数字可调断路器动作电源，任意整定分、合闸线圈的动作电压值，还可完成断路器的低电压动作试验，测量断路器的低电压动作试验时，仪器能够满足在测量时调低、调高试验电压的功能。

动作电流

分、合闸线圈的分、合闸电流值及其电流波形图

重合闸

任意整定重合闸间隔时间值、金属短接时间、无电流间隔时间

图谱

开关动作一次，即可得到开关运动特性的时间，弹跳、行程、速度、电流综合图谱，并可通过独特的数据分析管理软件对图谱上任意点进行分析。

产品参数

时间通道： 12路

最大可测时间： 4000ms + 6000 ms 分辨率： 0.1ms

速度通道最大可测速率： 20.0m/s 分辨率： 0.01m/s

行程

油开关和SF6开关：最大可测行程800mm，分辨率：1mm

真空开关：最大可测行程50mm，分辨率：0.1mm

机内电源

电压调节范围：DC20～250V

电压调节分辨率：1V

电压调节方式：数字调节

最大输出电流：20A

产品选型指南

序号	型号名称	主要功能
1	（以成熟稳定的单片机为核心进行采样、处理和输出。为基本可靠型断路器动特性测试仪。）	12路独立断口测试通道，单片机为主控芯片
		2路速度采样通道
		15 ~ 250V直流可调控制电源
		时间：量程0.1-4000.0ms 分辨率0.1ms
		速度：量程 20.00m/s 分辨率0.01m/s
		电流：量程20.00A 分辨率0.01A
		合，分闸时间，重合闸，弹跳
		速度：刚分、刚合速度，最大速度，平均速度
		行程：总行程，开距，超行程，过冲行程，反弹幅值
		RS232联机操作或数据读取
2	（采用工控机系统设计，速度更快，数据更稳定准确，现场数据存储数据更多。可测得6路带合闸电阻的断路器每断口合闸电阻的预投时间、预投波形和电阻阻值。）	12路独立断口测试通道， 采用高速稳定的工控机控制
		6路合闸电阻测试
		2路速度采样通道
		15 ~ 250V直流可调控制电源
		时间：量程0.1-10000ms 分辨率0.1ms
		速度：量程 20.00m/s 分辨率0.01m/s
		电流：量程20.00A 分辨率0.01A
		合，分闸时间，重合闸，弹跳
		速度：刚分、刚合速度，最大速度，平均速度
		行程：总行程，开距，超行程，过冲行程，反弹幅值
		RS232联机操作或数据读取。USB接口U盘读取功能
3	（采用工控机系统设计，在完善GDKC-12B断路器动特性测试仪的基础上，更增加了3路石墨触头测试通道。可测西门子（如3AQ1EE、3AQEG、3ATEE）石墨触头开关。）	12路独立断口测试通道，采用高速稳定的工控机控制
		3路石墨触头测试，6路合闸电阻测试
		2路速度采样通道
		15 ~ 250V直流可调控制电源
		时间：量程0.1-10000ms 分辨率0.1ms
		速度：量程 20.00m/s 分辨率0.01m/s
		电流：量程20.00A 分辨率0.01A
		合，分闸时间，重合闸，弹跳
		速度：刚分、刚合速度，最大速度，平均速度
		行程：总行程，开距，超行程，过冲行程，反弹幅值
		RS232联机操作或数据读取。USB接口U盘读取功能
