极速多台位互感器检定装置核心指标

时间：2020-09-12

极速多台位互感器检定装置核心指标

产品概述

极速多台位互感器检定装置是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。

该装置由互感器校验仪、电流负载箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下

在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。

产品特点

该装置细调节采用了程控源技术，使测试点的定位更加快速、准确。

该装置在多只电流互感器测量速度方面有了质的提高，在3-5分钟的时间里可测量十二只任何变比的电流互感器。

该装置配置了1A、5A的标准电流互感器，电流负荷箱配置了1A、5A负载值2.5VA-80VA，电压负载箱配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。

该装置可进行互感器的规程和非规程的测量，测量时用户可指定对任何百分点的测量。

产品参数

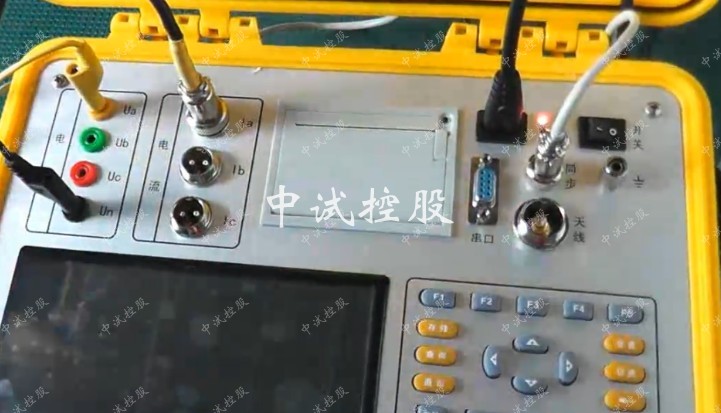

全自动互感器校验装置

产品概述

执行标准：JJG 314-1993、JJG 341-1994

全自动互感器校验装置的主要用途，是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。

为了实现这一目的，互感器校验仪必须与相关设备构成一套完整的互感器校验装置。

全自动互感器校验装置是一种新颖的自动化检测仪器，采用独特电路原理与DSP技术

对互感器的误差信号直接采极分解，并经适当运算后，将互感器的百分点、同相误差、正交误差同时以数字量显示出来。

仪器操作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度；体积小，重量轻，便于携带和现场测试。

产品特点

采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；

全中文操作界面，界面美观；

百分表、比差、角差采用特大字体显示，方便用户观测；

完全满足JJG314-1993和JJG314-1994要求，自动定点，自动采样，自动化整；

用户可以选择全自动电脑控制，自动校验仪控制，手动控制三种测量方法；

自动切换负载箱，减少人工操作，降低操作失误；

自动判断极性错误，变比错误；

上位机软件可以显示误差曲线；

上位机软件具有虚拟仪器开放功能；

彻底解决S级测量问题；

自动切换量程；

采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。

产品参数

工作电源	AC220V±10% 50Hz±10%
工作环境	温度0℃～+40℃
相对湿度	≤85%（25℃）
调压控制输出容量	7kVA（250V 30A）可根据要求扩展
调压器调节细度	优于0.04V
测量范围	同相分量(%)：0.0001～200.0 分辨率:0.0001
	正交分量(分)：0.001～700.0 分辨率:0.001
	阻抗(Ω)：0.0001～20.0 分辨率:0.0001
	导纳(ms)：0.0001～20.0 分辨率:0.0001
基本误差	同相分量：ΔX=±（X×2%＋Y×2%±Dx）
	正交分量：ΔY=±（X×2%＋Y×2%±Dy）
	“X”、“Y”——仪器的显示值
	“Dx，Dy”——仪器的量化误差
	百分表：1.5级
	输出电流、输出电压：2级
工作范围	电流	（1%－149%）In （In =5A）
		（5%－149%）In （In =1A）
	电压	（5%－149%）Un （Un =100V，150V，100V/）
		（5%－149%）Un （Un =100V/3）
工作负荷	电流：TO对TX＜0.12Ω cosΦ=1
	电压：a对x＜0.25VA （100V）
极性错误指示	额定工作电流（电压）的5%以上，误差超过180%时，应对如极性指示。
变比错误指示	额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。
绝缘和耐压试验及说明	端子TX和（）相通
	电源插座对外壳能承受1.5kV，1min耐压
外形尺寸	（L 375×W 330×H 140）mm3
重量	10kg
