电子式互感器分析仪操作指南

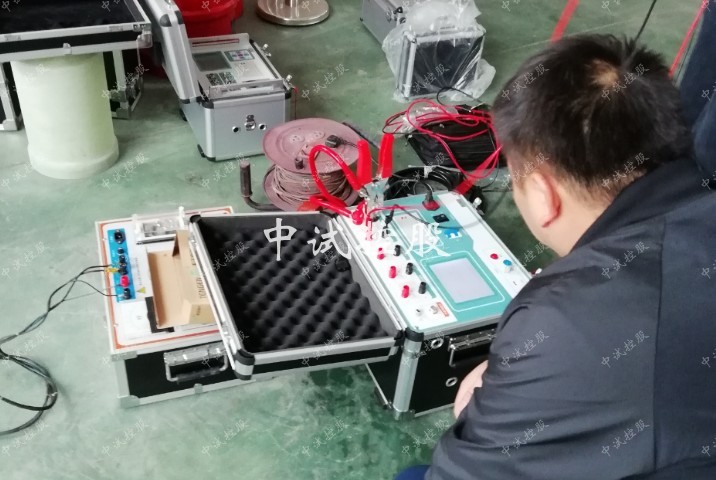

产品概述

电子式互感器分析仪对符合IEC61850（-9-1、-9-2、-9-2LE）标准的电子式互感器进行校验；

对电子式互感器的极性和延时进行校验；

对小信号输出的电子式互感器进行校验；对小信号输入的合并单元进行校验；

可输出两路0.05级0~7V的精密电压信号，无需升大电压大电流即可；

对小信号输入的合并单元进行校验（扩展精密标准源模块）；

能够输出数字信号源（FT3格式），无需升大电压大电流即可对支持FT3输入的合并单元进行校验。（扩展数字信号源模块）；

能够对FT3输出的电子式互感器进行校验(扩展FT3转换模块)；能够对传统互感器进行校验（扩展模拟信号转换模块）

产品特点

电子式互感器分析仪主要用于对符合IEC61850（-9-1、-9-2、-9-2LE）标准输出的电子式互感器进行校验。

校验项目包括：比值差、相位差、延时、极性等。同时配置有小信号输入端子，可对小信号输出的电子式互感器进行校验以及对小信号输入的合并单元进行校验等。

主要功能

使用传统互感器校验装置（BHE型）和Agilent 3458A数字多用表实现量值传递。

可使用内置的GPS或高稳定度的晶体输出脉冲同步信号。

能对IEC61850（-9-1、-9-2、-9-2LE）的协议包进行全帧解析,自动分析ASDU个数,采样点数等，可显示所有通道波形图，无需抓包即可直观查看所有通道数据。

具有ST/SC双光纤以太网接口和双RJ45以太网接口,提高可靠性,同时方便接入不同接口的电子式互感器。

6阶准同步算法使得非同步采样的算法误差逼近于零。

采用24Bit AD芯片和512倍过采样技术,大大扩展带宽提高精度。

采用多档位自动切换和FIR滤波器提高动态范围和降低信噪比。

实时显示波形、频率、幅度、相位等数据便于综合分析互感器性能。

带有工控机，800*600触摸屏。更能方便操作。

配有功能强大，操作简便的操作软件，可运行于工控机或笔记本

可统计比值差及相位差的均值、变差、极值、多次误差等数据，可对电子式互感器的稳定性及线性进行全面检定。

可进行多次谐波分析及对电子式互感器的各次谐波精度进行校验。

可对测试过程全程录制及回放。

可进行丢帧测试，实时的统计丢帧数。

产品参数

技术指标

准确度等级：0.05 级 (比差< 0.05%,角差< 2’)

通信协议: IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE

输入范围

电压量程：100V/ 3 和 100V

电流量程：1A、5A

小信号输入量程 150mV、200mV、225mV、4V、1.625V、1V、2V、 3.25V、4V、6.5V

精确测量范围

电压(V):5%-120%Un (有效值 0.05%RD Un =100/ 3 V 或 100V)

电流(A):1%-120%In (有效值 0.05%RD In=1A 和 5A)

小信号输入1V 以上量程 :1%-120%Un (0.05S 级用于检测量互感器 )

小信号输入1V 以下量程 :100%~2000%Un 0.05%级(用于检保护互感器)

谐波测试精度:比差 0.1%Uh 或 0.1%Ih 角差: 10 分

AD采样精度:在额定量程幅度测量不确定度 优于 0.01%

小信号输出（选配）

输出电压: 0~ 7V

输出谐波: 2~ 40 次

输出精度: 0.05~5V 0.05%RD

谐波精度: 0.05%

输入回路功耗

输入电压回路功耗 小于0.2VA (100V/57.7)

输入电流回路功耗 < 1VA (5A)

输入电流回路功耗 < 0.2VA (1A)

以太网接口

SC 光纤接口: 1 个(多模光纤波长1310nm)

ST 光纤接口: 1 个(多模光纤波长1310nm)

RJ45 接口 2 个

同步

光B 码同步输入(秒脉冲和B 码可配置 ) 1 个

光B 码同步输出(秒脉冲和B 码可配置 ) 1 个

电同步输入1 个

电同步输出1 个

人机接口

显示: TFT 液晶分辨率800*600

操作: 触摸屏操作，工控机有USB 口，可连接USB 的鼠标键盘。

整机重量 ≤10kg

供电电源电压220V±10%，50Hz

外部空气温度(-10℃ ~ 55℃)

最大相对湿度:<85%

精密电压互感器

产品概述

10kV，0.05级电压互感器是高电压等级，高准确度的电压互感器，可实现，校验10kV， 0.1级以下的电压互感器， 100V时可带0.25VA的二次负荷，可完全满足电压互感器的检定要求。

产品参数

额定电压比 ： 10 kV /100V、10kV/ /100/ V、10kV/ /100/3V

额定二次容量： 0.25VA, 0.08VA, 0.02VA CosФ=1.0

准确度级别： 0.05级 、即在额定负荷的情况下，当电压为80%Un至120% Un的范围内， 比差不大于±0.05%，角差不大于±2’

当电压为50% Un 时，比差不大 于±0.075%，角差不大于±3’，当电压为20% Un时，比差不大于±0.01%， 角差不大于±6’。（实际误差不大于误差限值的60-70%）

试验电压 一次绕组感压耐压为1.5Un，1分钟，二次绕组对地，工频耐压2kV，1分钟

额定频率；50Hz
