多倍频感应耐压试验装置核心指标

产品概述

电压互感器（PT）是电力系统中的关键设备，绝缘缺陷，如匝、层间短路，支架放电和铁芯穿芯螺丝悬浮放电等现象会严重影响设备的正常运行,甚至会发生十分危险的爆炸现象。

对PT进行感应耐压试验可以帮助工作人员及时发现问题，避免造成更严重的后果。

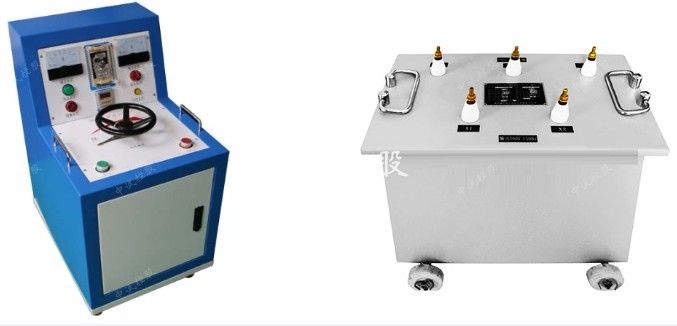

生产的多倍频感应耐压试验装置采用微机控制，运用数字波形合成技术及现代电力电子技术设计制造，比传统的三倍频发生器工作效率高，输出电压稳定，测量精度高，重复性好。

变压器和互感器的感应耐压试验是保证产品质量符合国家标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。

纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

多倍频感应耐压试验装置是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。

产品特点

该装置采用电力电子技术，内部核心部分使用变频调节器。

参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。

内置PC机，8寸彩色液晶显示，数据存储可达到3200组。

采用触摸式操作方式，配备热敏打印机进行汉字打印。

可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选）。

触摸方式调节电压可实现本装置的多倍频试验电压输出。

步长可以实时调节，任意选择1V、2V、5V、10V。

内置LC滤波回路，保证波形畸变率在指标范围内。

内置补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。

摒弃了传统的三相五柱式三倍频发生器的产生原理。

体积小、重量轻，便于携带，便于大功率化。

不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。

产品参数

容量：10kVA （ 可扩展）

输入电压：AC，三相，380V±10%（注：也可以接入单相220V于电源输入的A、C端；但此时的容量减半）

电源频率：50Hz

输出电压：0～400V （配置中间变压器后电压可变高）

输出频率：50Hz，100Hz，150Hz，200Hz（可选）

波形畸变率：<3%
