CVT电压互感器现场校验仪选型指南

产品概述

随着CVT 电容式电压互感器的应用越来越普及，现场校验的工作量日益增加。传统式校验需要谐振升压装置、标准电压互感器、负载箱、校验仪等设备

检验难度和工作量都很大。采用新技术研发的测试仪测量分析CVT 内部参数，根据物理模型得出最终误差。

主要功能特点

单台仪器实现电容式电压互感器的误差测试，无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备，大大降低了现场校验CVT 误差的工作量。

测试范围宽，35/√3kV/100/√3V、100/3V ~ 1000/√3kV/100/√3V、100/3V。

可以同时对电容式电压互感器的三个二次绕组进行测试。

内部采用0.02 级的感应分压器器，采用测差法测试互感器的低压误差，采用异频测试技术，折算50Hz 时中间变压器的非线性误差，最终得到CVT 互感器的误差。仪器的测试等级可达到0.05 级。

可以测试电容式电压互感器分压电容比，检验与互感器铭牌是否一致。

测试过程中，最大产生不超过3kV 的测试电压，保证现场测试的安全性。

测试接线简单，只需一次接线即可完成互感器的完整测试，无需换线。

测试时间短，少于5分钟。

采用精准的软件算法，测量数据的准确性进一步提高。

具有智能判断外接线状况，提示接线错误、变比、极性错误等。

自动对测试数据进行化整，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了。

直接出具现场检定结论，合格或不合格。

大规模存贮器可存储现场测试数据多达1000 条。

带有打印机，可以现场打印测试数据。

采用工程塑料模具机箱防震、防压，保障现场高压试验时的操作人员安全和设备安全。

采用640´480 高分辨率大尺寸10.4 寸液晶显示，户外强光下清晰显示，带有触摸屏辅助操作，简单快捷；全中文显示操作，通俗易懂。

主要技术参数

变比测试范围：

1)35/√3kV / 100/√3V、100/3V、100V

2)66/√3kV / 100/√3V、100/3V、100V

3)110/√3kV / 100/√3V、100/3V、100V

4)220/√3kV / 100/√3V、100/3V、100V

5)330/√3kV / 100/√3V、100/3V、100V

6)500/√3kV / 100/√3V、100/3V、100V

7)765/√3kV / 100/√3V、100/3V、100V

8)1000/√3kV / 100/√3V、100/3V、100V

测试等级：0.05 级

被检电压互感器工作范围： 80％～120％

二次负荷：0.0VA～500VA 、COSφ＝0.1～1.0

被检电压互感器准确度范围：1.0、0.5、0.2、0.1

导纳测量误差≤5.0％ 测量范围：0.000mS～200.0mS

分压电容比测试精度：0.1 级

体积：L60´W45´H30

重量：≤35kg

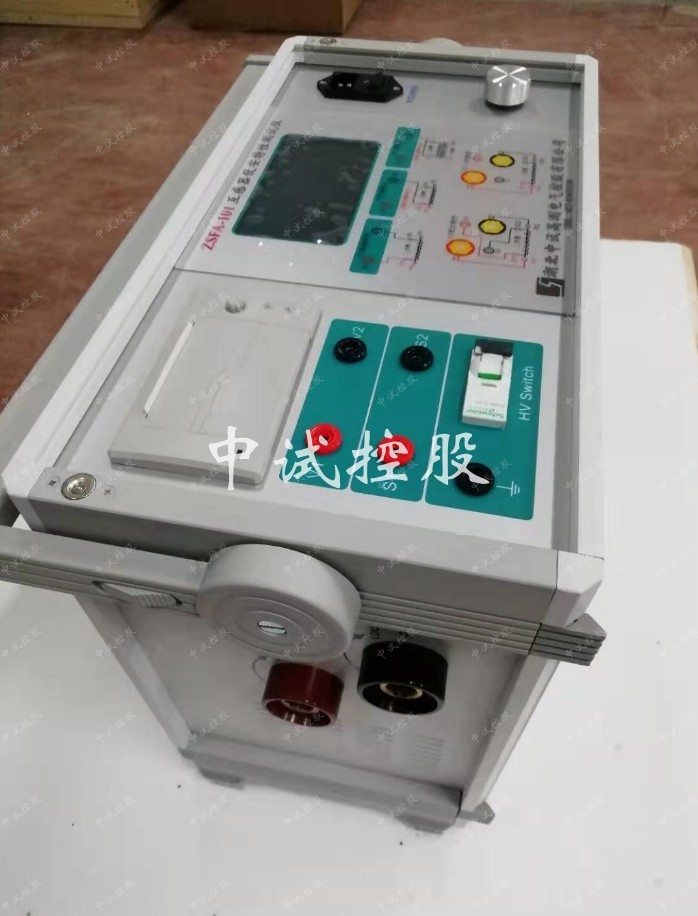

互感器测试仪

产品概述

设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

主要功能特点

支持检测CT和PT

满足 GB1207、GB1208等规程要求.

无需外接其它辅助设备，单机即可完成所有检测项目.

自带微型快速打印机、可直接现场打印测试结果.

采用智能控制器，操作简单.

大屏幕液晶，图形化显示接口.

按规程自动给出CT/PT（励磁）拐点值.

自动给出5%和10%误差曲线.

可保存3000组测试资料，掉电后不丢失.

支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.

小巧轻便≤22Kg，非常利于现场测试.

主要参数

CT	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出 5% 和 10% 的误差曲线	• 变比测量
• 变比测量	• 极性判断
• 极性判断	• 交流耐压测试
• 一次通流测试	• 铁心退磁
• 交流耐压测试
• 铁心退磁
