矿用电缆故障测试系统核心技术

产品概述

矿用电缆故障测试系统，可以利用低压脉冲法、冲击高压闪络法及智能高压电桥法测试35kV以下电压等级的各种类型电缆的高阻闪络性、泄漏性故障，低阻、短路性故障及断路故障。

特别适用于煤矿矿井电缆和信号控制电缆的故障测试。

本测试仪采用箱式结构，巧妙地将电缆故障测试仪与笔记本电脑结合为一体化，采用触摸屏操作界面，所有功能按键均在屏幕上直观地显示，用户可通过触摸屏直接操作。

具有波形储存功能，可以储存大量的现场测试波形，供随时调用观察和同屏比较。

测试界面简单清晰，功能按键定义简单明了，测量方法简单快捷。同时也大大提高了仪器的稳定性和可靠性。

系统组成

电缆故障智能测试仪；

电缆寻迹及故障定位仪；

直流高压发生装置:

高压设备：放电取样器、工频高压试验装置、脉冲贮能电容器、成套专用测试线等。

电缆故障智能测试仪

主要技术指标：

测试方法，低压脉冲法、高压闪络法、智能高压电桥法。

测试距离：

低压脉冲法时，最大测试距离16Km；

高压闪络法时，最大测试距离15Km。

智能电桥法时，最大测距不受电缆长度限制。

读数分辨率：1m。

系统测试精度：小于20cm。

脉冲幅度: 负载阻抗在50Ω时不小于250Vpp。

脉冲宽度: 0.2μs、2μs、4μs三种。

采样频率: 48MHz、24MHz、12MHz、6MHz。

预置了4种电缆介质的电波传播速度：

不滴油:160m/μs；

油浸纸:160m/μs；

交联聚乙烯:172m/μs；

聚氯乙烯:184m/μs；

其它类型电缆的电波传播速度的设置。对于其它非动力电缆，利用本机的测速功能可以在输入该电缆的已知全长后，测出电波在该电缆中的传播速度。

采样方式：

电流取样法。

智能高压电桥法:

内置3KV高压恒流源，可测电缆最大泄漏电阻3MΩ；

输入电缆精确长度后，自动显示故障距离。

工作条件: 温度-10 ~ +45ºC，相对湿度 90%。

体 积：430×300×190mm。

重 量：约10kg

电缆路径仪

电缆路径仪是由发射机、接收机、感应式探头、电位差式探测架等组成。本仪器是光缆、电缆故障定位测试的专用仪表

适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆电路的探测以及线缆埋深等测试。 本仪器采用了石英晶体振荡器，中大规模集成电路。

其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。

由于仪器采用了小型镍镉畜电池供电，因此仪器具有体积小，重量轻，耗电小，便于携带等优点，特别适用于野外作业。

主要技术性能

准确定点的故障绝缘阻值：0～5MΩ

定位测试准确度：≤±10cm

探测线缆深度：≤3m

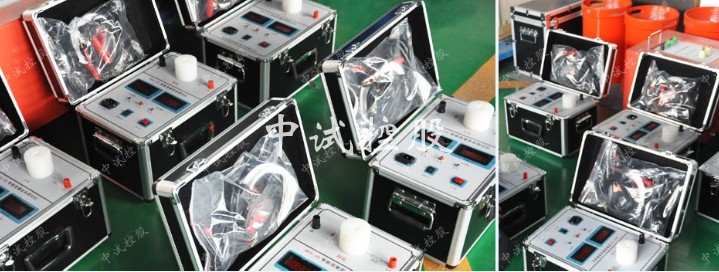

直流高压发生装置

高压发生器是电缆故障检测系统的组成部分，用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

技术参数

输入电源： AC 220V，50Hz

输出电压： DC 0~15kV

额定功率： 2kVA

环境温度： 0~40oC

环境湿度： <75%RH

海拔高度： <1000m

绝缘等级： A级

尺 寸： 430×540×410 mm

重 量： 48.5 kg

矿用电缆故障综合测试仪

产品概述

综合了TDR脉冲测试、电桥测试、电压／电阻／绝缘电阻测量功能，适用于矿用电缆的断线、混线、绝缘不良等故障的查找；还可用于测量电缆的长度、波速度；也可用于区分电缆的中间接头和终端头等。

产品特点

TDR脉冲反射法：可测断线、混线、严重绝缘不良故障。

自动测试快速准确。

增益补偿：数字信号处理，根据电缆衰减特性对增益进行补偿，不同距离上的故障反射幅值基本相同，有利于正确分析判断，且能延长有效测试距离。

波形存储功能。

电桥测试法：用于绝缘不良故障测距；测试速度快；抗干扰能力强；测距结果精确。

电压（V）测量功能：AC／DC电压测量。

电阻（Ω）测量功能。

绝缘电阻（MΩ）测量功能：100V测试电压。

人机界面友好，操作方便、直观。

大容量锂离子电池组供电；欠压自动关机，无操作自动关机。

功能全、性能高、质轻便携。

产品参数

TDR脉冲测试功能：

测试范围：0-30km

分辨率：0-1km最大1m，2km最大2m，4-30km最大8m。

脉冲极性：2km以下单极性，2km以上双极性。

脉冲幅度：单极性30V,双极性±30V。

脉冲宽度：80ns-10μs，自动调节。

测试盲区：1m。

波速度调节范围：100-300m/μs。

增益调节范围：0-80db。

电桥测试功能：

测试精度：1％

电桥测试电压：100V

电压（V）测量功能：测量范围：0-70V（AC／DC）

电阻（Ω）测量功能：测量范围：0-20kΩ

绝缘电阻（MΩ）测量功能：

绝缘电阻测量范围：0-50MΩ

绝缘电阻测试电压：100V

（注：电压／电阻／绝缘电阻测量结果仅供参考，不作计量使用）

显示方式：320×240点阵LCD

供电电源：聚合物锂离子电池组，标称7.4V，3000mAH。

体积：210mm×160mm×65mm

质量：0.71kg（不含电池）

充电器输入电压：AC220V±10%，50Hz。

充电器输出电压：DC8.4V

充电电流：500mA

注：根据矿用电缆的高阻故障类型可选配一体化直流高压发生器

特别关注：以上设备，在煤矿高瓦斯易燃易爆的工作环境，请把电缆拉出矿井外测试！在低瓦斯环境下，请在确认安全下慎用！安全测试，关爱生命！
