智能电缆带电识别仪操作指南

产品概述

可对停运或带电运行的电缆进行路径查找和鉴别。

智能电缆鉴别（专利技术）：卡钳鉴别，明确给出鉴别结果（鉴别正确或错误）。

接地故障查找：使用A字架定位管线的对大地绝缘破损点（如电缆护层故障、路灯电缆接地故障、管道防腐层破损等），无需调零，直观指示故障点方向（向前／向后），快速准确定点。

自动测量管线深度和电流：单键操作，直接读取管线深度和电流值。

历史曲线显示：屏幕显示信号幅值的历史曲线，直观判断信号变化情况。

抗干扰能力强：接收频带极窄，独特数字处理方法，能充分抑制邻近管线的工频及谐波干扰。

大功率发射机：最大10W，四档可调，全自动阻抗匹配和保护。

发射机灵活供电：内置电池、AC220V、12V汽车电源（点烟器输出）

产品参数

接收机：

信号输入方式：内置线圈、卡钳、1k听诊器、8k听诊器、查障A字架。

接收频率： 500Hz、1kHz、8kHz、33kHz、工频、射频、查障频率。

管线探测模式：智能宽峰法、窄峰法、音谷法。

鉴别模式： 卡钳智能鉴别、听诊器鉴别。

人机界面： 320×240点阵液晶显示器。

内置电池： 锂离子电池组，7.4V，7Ah。

体 积： 主机700mm×270mm×120mm

质 量： 主机3.5kg

发射机:

输出方式： 直连、卡钳耦合。

输出频率： 500Hz、1kHz、8kHz、33kHz、查障频率。

输出功率： 最大10W，四档可调。

输出电压： 最高150V（交流峰值）。

阻抗匹配和过载保护：全自动。

人机界面： 128×64点阵液晶显示器。

内置电池： 锂离子电池组，14.8V，7Ah。

外接电源： DC12V汽车电源。

体 积： 主机275mm×220mm×100mm

质 量： 主机2.4kg

 电缆识别仪

产品概述

电缆识别仪是用于在电力电缆架设、迁移维护以及故障处理中将某一特定电缆从一束电缆中识别出来的专用仪器。它在识别某一特定电缆时除了将电流方向作为标准

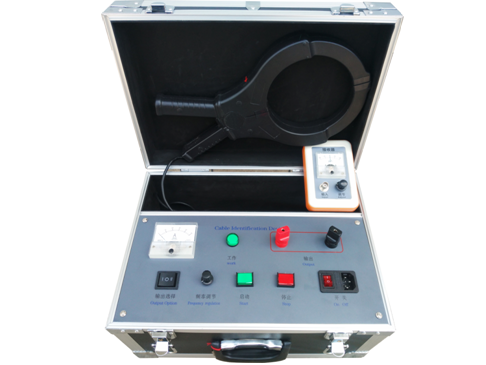

还将电流幅度值作为判断标准，这种双重判断标准更可能可靠准确地识别电缆。该仪器是一小型化手提式、紧凑型设备，装在铝合金箱内，由一个发生器，一个带卡钳的接收机及连线构成。

工作原理：

为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。

发生器将周期性的单极性电压脉冲馈入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。该系统要设计成返回电流不要从同一电缆中返回，能做到这一点

馈入电缆中的脉冲电流的方向可做为一明显的识别标准，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。

除了电流方向这一实际差异外，电流幅度也是一识别特征，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。

接收机的任务是探测流过电缆电流方向以及它的大小。为达到这一目的，电流传感器被用作传感器，它带有一放大器并串联在电路中

传感器钳住被测电缆，电流流过电缆产生的磁场在传感器的线圈中感应出电压，该电压极性由电流方向和传感器线圈的方向决定。

为了得到明显有电流方向的电压极性，对一束电缆中所有电缆进行测试都采取相同正确的方向。

传感器线圈中感应的电压在表头中显示出来，如果传感器按上述方式连接，指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向一边偏

这根就是要找的电缆。所有其它电缆只流过返回电流，指针向另一边偏、或无脉动电流，指针不偏转。接收机上的放大调节器可调整信号强度。

产品特点

仪器供电：电缆识别仪主机由交流220V供电，接收机由一节9V电池供电。

卡钳：卡钳是一电流交换器，钳口内口尺寸为120mm，在卡钳内感应出电压，电压幅度由电流强度决定，其极性由电流方向决定。

产品参数

 直流高压电源装置

 电缆寻迹及故障定位仪

电力电缆故障智能测试仪

 电缆识别仪

 遥控型高压电缆安全刺扎器

带电电缆识别仪

产品概述

从一束电缆中准确的识别其中一根目标电缆，是电力工程师和电缆维护者经常遇到的技术难题，我们经常遇到许多电缆搅合在一起，分不清他们的来路；

或者从A地到B地有许多电缆，我们搞不清他们他们一一对应关系；这样就需要我们做电缆识别了。

识别又可分为停电识别与带电识别，两者的区别为目标电缆是停电还是运行电缆；

停运行电缆的识别现在已经很容易了，它主要靠发射工频脉冲即可实现

而这种方法只能对停运行电缆进行识别，而对运行电缆的识别则素手无策。而实际工作中却经常要求电缆识别必须在运行状态下识别。识别时目标电缆是否带电是决定选择不同识别办法的依据。

当目标电缆带电时我们必须采用非接触式的间接耦合方式来实现对电缆的快速准确识别；当目标电缆为停电电缆时，我们可以将信号直接输入到目标电缆的相线上。

产品参数

发射机

输出信号：输出四种频率815Hz、8kHz、33KHz、83 KHz。

输出功率：恒功率输出，低、中、高三档，最大10瓦。

输出模式：耦合感应式、直接输入式。

阻抗显示：100000欧以内。

显示界面：大屏液晶图形显示，自带背光。

电 源：标准1号1.2V充电电池6节，充放电500次。

待机时间：大于8小时，电量提示。

过热过流：自动保护。

工作温度：-20℃—50℃

接收机

接收频率：815Hz、8kHz、33KHz、83 KHz、50HZ.。

显示界面：大屏液晶图形显示，自带背光。

增益控制：手动调节，动态范围000——100db。

探测长度：直连电缆时，最长15KM。.耦合电缆时，一次耦合可测3Km。

电 源：标准5号1.2V充电电池6节，充放电500次。

待机时间：大于12小时，电量提示。

工作温度：-20℃—40℃

多次脉冲电缆故障测试仪

产品概述

多次脉冲电缆故障测试仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

多次脉冲电缆故障测试仪下可以独立使用；在脉冲电流方式下需要和一体化直流高压发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；

在测距完成后须使用GD-4132电力电缆故障定点仪点仪进行精确定点。他们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

产品特点

多种测距方法：

低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。

200MHz实时采样：

国内同类仪器最高采样频率，与国际最高水平接轨。

提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

触摸操作和机械按键两种操作方式

触摸按键，操作更加灵活，具有手势操作功能。

可以对光标进行拖拽，双击操作，定位更加简单、方便。

兼容机械按键操作，五向按键，操作更加人性化。

LED大屏幕彩色液晶显示，界面友好：

波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。

7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。

功能菜单简单实用，功能强大。

画中画暂存显示功能

界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

嵌入式操作系统

设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计，稳定的软件设计，更高的处理速度。

专用的软件管理平台，完成软件升级、备份、还原等功能，使软件维护更加方便。

标尺功能

可以设置1个起点，10个接点，1个故障，1个全长。直观显示电缆的基本情况

屏幕同时显示标尺和测试波形，使分析电缆波形更直观、更易懂。

波形存储、计算机联机通讯：

可在机内存储大量波形。

使用U盘进行波形数据的导入导出。

可以和计算机（台式机或笔记本机）连接，进行联机通讯。

提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。

电源管理：

仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。

内置聚合物锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。

工作时间长：使用充满电的聚合物锂离子电池，仪器能连续工作5小时以上(电池老化后使用使用时间会缩短)。

坚固机壳，质轻便携。

产品参数

工作模式：低压脉冲、脉冲电流、多次脉冲。

信号增益调节范围：70dB。

低压脉冲发射电压：30V。

最高分辨率：0.4m。

最高分辨率：0.4m。

最大采样频率：200MHz实时采样。

最大测距范围：100km。

测距盲区：2m。

通讯接口：USB。

电源：聚合物锂离子电池组，标称电压7.4V。

按键：采用丹麦进口按键，可靠性不小于1千万次。

电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用5小时以上(随着电池的老化，连续使用时间会相应缩短)。

充电器：输入AC220V，50Hz，充电电流2A，充电时间8小时。

体积：274×218×81mm

质量：3.5kg

使用条件：

温度：-10℃～+40℃；

湿度：5％～90％RH（25℃）；

海拔：h<4500m。

全智能电缆故障测距仪

产品概述

全智能电缆故障测距仪，用于电力电缆故障的距离测量，采用创新测试原理，全智能直读式测量，无须分析波形，无须施加高压。

产品特点

功能特点

直接显示故障距离占全长的比例，测量精度高，无须分析波形，操作简便。

无须施加高压，安全、简便。

特别适用于脉冲法无法解决的封闭性故障测距难题：当电缆（及其附件）大面积进水

若对其进行高压冲击放电，则电荷会缓慢泄漏而不是形成瞬间电弧，若使用脉冲测试法将得不到波形（包括脉冲电流法、脉冲电压法、二次或多次脉冲法均失效），此时使用本仪器将会得到满意效果。

适用故障类型：

适用于单相或多相高阻接地故障（占全部故障的95%以上）

适用于单相金属性低阻接地故障（万用表测量绝缘电阻在200Ω以下），但两相或三相同时发生金属性低阻接地故障时本仪器不适用。

测试时要求故障电缆的铠装连续（对于高压电缆，其铠装一般能够保持连续；对于低压电缆，此要求有时不能满足，但对于三相四线制或三相五线制低压电缆，可用其零线或地线代替铠装进行测试）。

不适用于断线和闪络故障，但发生的几率极低。

性能特点

大屏幕液晶显示操作信息，测距精度高，界面友好。

一键式自动测试，直接显示测距的比例信息，简单易用。

内置恒流源，信号稳定，测距结果可靠。

具有接线错误提示功能，防止接线错误。

电源管理功能：不操作仪器15分钟，将自动关机，以减少电量消耗； 电池欠压时，将自动进入关机，以保护电池，延长寿命。

内置大容量锂电池，提供可靠的充电方式。

工作时间长，可连续工作8小时以上（电池老化后使用时间会缩短）。

坚固机壳，质轻便携。

产品参数

输出电压：≤8V。

输出电流：0.1A～2A自动调节。

测距精度：误差≤0.1%。

电源：7.4V，5800mAH可充电锂电池。

充电器: 输入AC 220V±10% 50HZ±2HZ；输出标称值DC8.4V，2A

体积：232mm×192mm×111mm。

质量：1kg。

使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。

注：配套使用低压脉冲测试仪，用于测量电缆全长:测试断线和金属性低阻接地故障（单相或多相）

亦无需施加高压，波形易判别。综合考虑，配套使用直读测距仪和低压脉冲测试仪，能够适用于绝大多数电缆故障（占99%以上），仅闪络故障和多处同时发生高阻故障时不适用。
