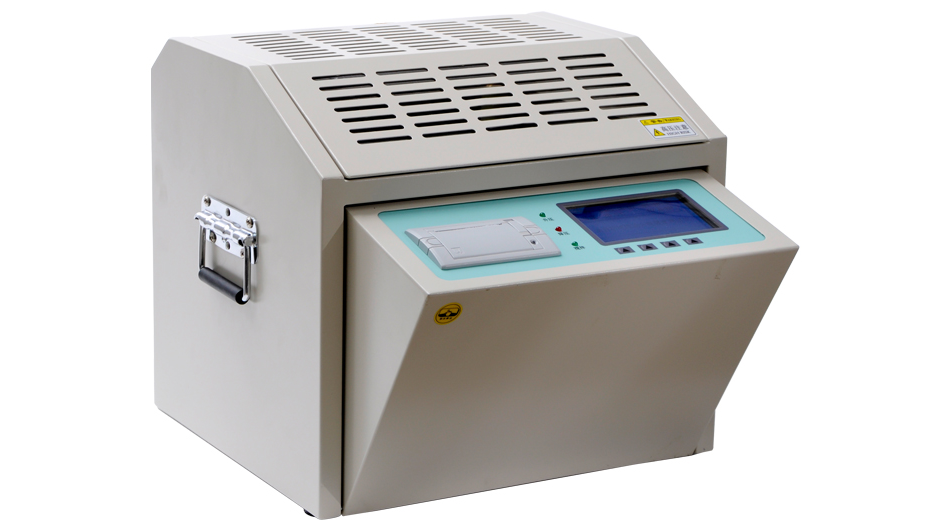

六杯型绝缘油介电强度测试仪选型指南

产品概述

在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。

为适应市场需要，我公司依据国家标准GB/T507-2002、行标DL429.9-91以及最新的电力行业标准DL/T846.7-2004自行研发、生产了系列绝缘油介电强度测定仪。

本仪器以单片微计算机为核心，实现了测试全部自动化，测量精度高，极大的提高了工作效率，同时也大大减轻了工作人员的劳动强度。

主要功能特点

本仪器采用微处理器，六杯一体，自动完成升压、保持、搅拌、静放、计算、打印等操作，可在0～80kV范围内进行油循环耐压试验。

大屏幕液晶显示，汉字菜单提示。

本仪器操作简单，操作人员只需进行简单的设置，仪器将会按照设定自动完成1-6个油样的耐压试验。

每个油样，每次击穿电压值和轮回次数会自动存储，试验完成后，热敏打印机可打印出各油样各次击穿电压值和平均值。

掉电保持，可存储100个实验结果，并可显示当前环境温度和湿度。

采用单片机控制进行匀速升压，电压频率准确到50HZ，使得整个过程便于控制。

具有过压、过流、限位等保护，以保障操作人员的安全。

具有温度测量显示功能以及系统时钟显示。

标准RS232接口，可与计算机通信。/LI>

主要技术参数

输出电压：0～80kV（可选）

电压畸变率：＜3%

升压速度：2.0～3.5kV/S（可调）

静放时间：15分（可调）

升压间隔：5分（可调）

升压次数：1～10次

升压器容量：1．5kVA

测量精度：±3%

电源电压：AC220V±10% 50Hz±1 Hz

功率：200W

适用温度：0℃～45℃

适用湿度：＜75%RH

外形尺寸：760×670×780/LI>

产品概述

绝缘油的介电强度是电气设备中的绝缘油验收和防劣的必测参数，是电气设备的交接试验和预防性试验的必测项目。

对于各大、中型发电厂、变电所及大型用电企业而言，对绝缘油的介电强度试验任务相当繁重，往往一台110kV的高压少油开关

就有6杯油样要作试验，因此6杯油样随环境、温度和湿度的影响，存放时间不同

测试值会存在较大误差，且每杯油样要取6次试验的平均值，现场试验人员工作相当繁重，提出需要一次性全自动循环检测6杯油样的油试验系统。

鉴于此，中试电力依据《中华人民共和国电力行业标准DL474.1～6－92现场绝缘试验实施导则》，利用计算机高科技术

研制开发了功能强，性能卓越，自动化程度高的高科技机电一体化产品80kV六油杯绝缘油介电强度测试系统。

该系统适用于发电厂、变电站、所，大、中型厂矿企业，及电气制造行业批量检测绝缘油的介电强度。

产品特点

计算机全自动控制，按照试验规程循环进行检测

全自动：多杯×6、1杯×6、与单杯半自动（手动）二种操作方式

在“多杯×6”中油杯数可设置为6杯、3杯、2杯

特殊的软、硬件抗干扰技术，可在强电磁场环境下正常工作

机电一体化，结构合理，外形美观

液晶显示屏，采取汉字提示相关操作

产品参数

工作电源	交流220V±22V;(50±1)Hz
误 差	±（2%RD＋1kV）
升压范围	0－80kV
升压速度	（2±0.4）kV/s
使用环境	温度0～40℃
	湿度≤75%RH
外形尺寸	570×410×930(mm)
仪器重量	40kg
试验结果输出方式	128×64点阵背景光液晶显示屏; 微型打印机打印
