变压器容量及空负载测试仪核心重点

产品概述

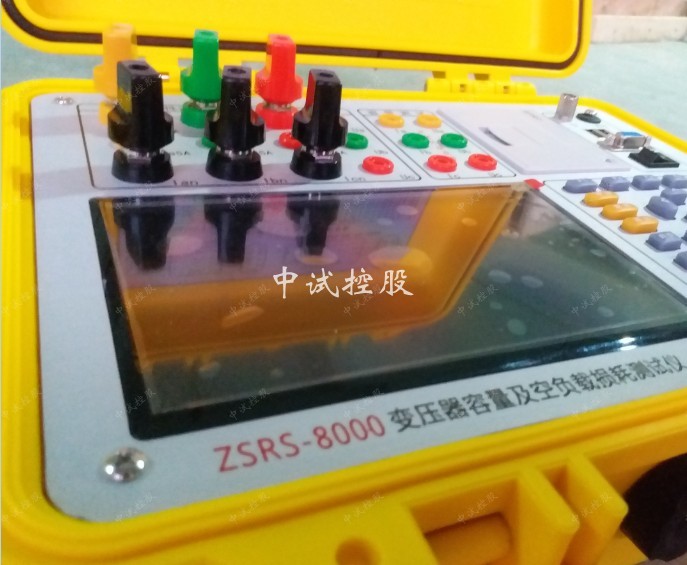

有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量 500台次；

同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性）

经功率放大器可提供三相精密交流测试源；在测量变压器容量和变 压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

容量测试结果准确率达100%。它一种设备相当于四种设备：有源变压器容量测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。

它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电 压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。

该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法

接线简单，测试、记录方便，大大提高了工作效率。它以大 屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的首选产品。

产品特点

可精确测量各种配电变压器的容量，无源测量，方便、准确。

内部自带电源、自动产生三相大功率测试电源。

可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器。

可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式）

电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做 稍大容量变压器短路试验条件的单位。

可测量电压和电流的谐波含量和总谐波失真度。

可进行简单的矢量分析，绘制矢量图。

显示各电参量的波形图，做为示波器使用。

电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

容量测量范围：20kVA~100000kVA。

电池剩余电量百分数指示功能，绝非简单的亏电报警。

大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。

用户可随时将测试的数据通过微型打印机将结果打印出来。

测试结果存储功能，可存储200组容量测试数据。

产品参数

输入特性

有源部分：

电压测量范围：0~10V

电流测量范围：0~10A

无源部分：

电压测量范围：0~750V 宽量限。

电流测量范围：0~100A内部全部自动切换量程。

准确度

电压：±0.5%

电流：±0.5%

功率：±0.5%（CosΦ>0.2），±1.0%（0.02

工作温度：－10℃~ +40℃

充电电源：交流160V~260V

绝缘：

电压、电流输入端对机壳的绝缘电阻≥100M。

工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。

主机体积：32cm×24cm×13cm

重量：3kg
