绝缘油介电强度测试仪校验装置核心技术

产品概述

绝缘油介电强度测试仪校验装置是针对电力试验计量院所绝缘油介电强度测试仪计量校准而设计的专业仪器，仪器可以完成对绝缘油介电强度测试仪的击穿电压

升压速率和波形畸变等性能参数检测，自动给出检测结果报告，该装置以绝缘油介电强度测试仪击穿瞬间的电压作为检测依据，计算仪器的误差，相对于以往稳态校准的方式更直观，准确和有效。

产品特点

绝缘油介电强度测试仪校验装置的硬件和软件特性包括：

采用主动击穿方式，在指定点构造击穿条件，检测被试品的击穿电压读数误差

实时显示被试品的输出电压波形，记录被试品击穿瞬间的电压波形图，可以方便的分析被试品的切断时间

2路高压信号采样，同时检测绝缘油介电强度测试仪的两个高压臂高压信号

仪器能够自动生成格式规范的WORD试验报告

各种试验的试验环境设置和仪器设置自动保存

自动计算各种试验的试验参数

实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作

产品参数

10KV～100KV测量误差小于0.2%RDG+0.04kv

升压速率测量误差小于0.5%

时间读数分辨率39us

供电电源AC220V±10% 50Hz

最高测量电压：100kv（-50kv～50kv，未连接击穿控制箱）

最高击穿电压：80kv

分压器电容值10pf，最高测量电压50kv（50Hz/60Hz）

击穿控制箱允许最大输入电压80kv

支持应用软件系统的计算机必须符合以下要求：

CPU主频>1.5GHz

系统的内存>1GB

计算机的操作系统为Windows XP/ Windows 7

计算机的硬盘>40G

具有USB2.0接口

使用温度范围：0~50摄氏度，湿度<80%

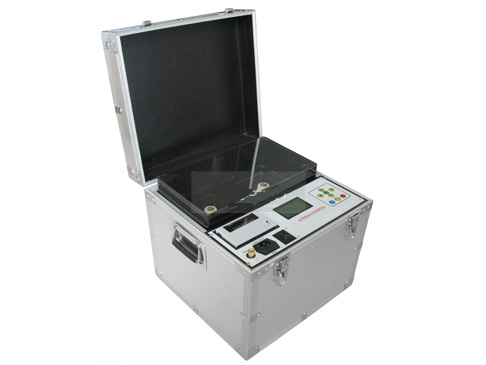

80A 绝缘油介电强度测试仪

产品概述

在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。

为适应市场需要，我公司依据国家标准GB/T507-2002、行标DL429.9-91以及最新的电力行业标准DL/T846.7-2004自行研发、生产了系列绝缘油介电强度测定仪。

本仪器以单片微计算机为核心，实现了测试全部自动化，测量精度高，极大的提高了工作效率，大大减轻了工作人员的劳动强度，同时本仪器外观小巧，携带方便.

主要功能特点

本仪器采用微处理器，自动完成升压、保持、搅拌、静放、计算、打印等操作，可在0～80KV范围内进行油循环耐压试验。

大屏幕液晶显示，汉字菜单提示。

本仪器操作简单，操作人员只需进行简单的设置，仪器将会按照设定自动完成1杯油样的耐压试验。1～6次的击穿电压值和轮回次数会自动存储，试验完成后，热敏打印机可打印出各次击穿电压值和平均值。

掉电保持，可存储100个实验结果，并可显示当前环境温度和湿度。

采用单片机控制进行匀速升压，电压频率准确到50HZ，使得整个过程便于控制。

具有过压、过流、限位等保护，以保障操作人员的安全。

具有温度测量显示功能以及系统时钟显示。

标准RS232接口，可与计算机通信。

主要技术参数

输出电压：0～80KV（可选）

电压畸变率：＜3%

升压速度：2.0～3.5KV/S（可调）

静放时间：15分（可调）

升压间隔：5分（可调）

升压次数：1～6次（可选）

升压器容量：1.5KVA

测量精度：±3％

电源电压：AC220V±10% 50Hz±1 Hz

功率：200W

适用温度：0℃～45℃

适用湿度：＜75%RH

外形尺寸：465×385×425
