互感器综合测试仪操作指南

时间：2020-09-10

互感器综合测试仪操作指南

产品概述

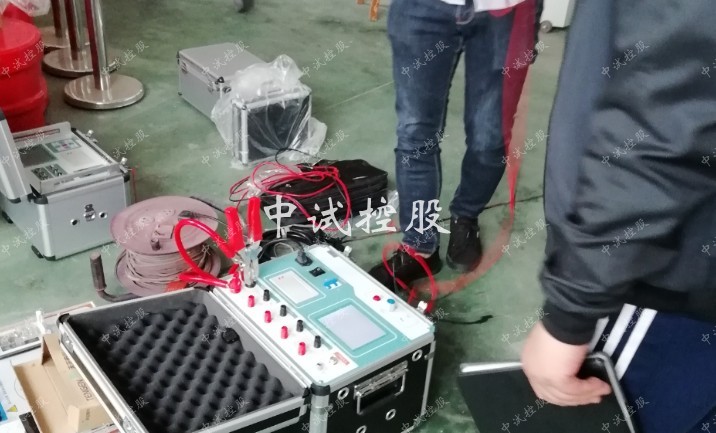

互感器综合测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。参考标准GB 1207-2006、GB 1208-2006。

技术特点

支持检测CT和PT

满足 GB1207、GB1208等规程要求.

无需外接其它辅助设备，单机即可完成所有检测项目.

自带微型快速打印机、可直接现场打印测试结果.

操作简便，带有智能提示，使用户更易上手操作。

大屏幕液晶，图形化显示接口.

按规程自动给出CT/PT（励磁）拐点值.

自动给出5%和10%误差曲线.

可保存3000组测试资料，掉电后不丢失.

支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.

小巧轻便≤22Kg，非常利于现场测试.

技术指标

项目		参数
工作电源		AC220V±10% 、 50Hz
设备输出		0 ～ 3000Vrms2Arms （最大可设置 20A ）
大电流输出		0 ～ 1000A
励磁精度		≤0.5% （ 0.2%* 读数 +0.3%* 量程）
二次绕组电阻测量	范围	0.1 ～ 300Ω
	精度	≤1.0% （ 0.4%* 读数 +0.6%* 量程）
二次实际负荷测量	范围	5 ～ 500VA
	精度	≤0.5% （ 0.2%* 读数 +0.3%* 量程） ±0.1VA
相位测量（角差）	精度	4min
	分辨率	0.1min
比差	精度	0.05%
CT 变比测量	范围	≤25000A/5A （ 5000A/1A ）
	精度	≤0.5%
PT 变比测量	范围	≤500KV
	精度	≤0.5%
工作环境		温度：－ 10℃ ～ 40℃ ，湿度： ≤90% ，海拔高度： ≤1000m
尺寸、重量		尺寸： 410mm × 260mm × 340mm ，重量： ≤22Kg
工作条件要求： 1 输入电压 220Vac±10% 、额定频率 50Hz ； 2 测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全； 3 参数对应的环境温度是 23℃±5℃ ； 4 保证值在出厂校验后一年内有效。
