一、应用背景及应用范围

应用背景：

SF6气体综合测试仪是我公司研制用于现场测试SF6气体微量水分含量，SF6气体纯度以及SF6气体分解产物的便携式仪表。其核心器件采用芬兰维萨拉公司生产的DRYCAP®系列传感器用于测试水分含量，欧洲传感器公司生产的红外原理SF6气体纯度测试传感器用于测试SF6气体的纯度，瑞士蒙巴波公司生产的电化学传感器作为SF6气体分解产物测试的感应原件，配合意法半导体专业硬件芯片及优秀的软件算法，诞生了我公司全新一代的气体微量水分测试仪。

SF6综合测试仪为用户提供合理，高效的SF6气体分析手段。仪器设计美观合理，仪表材质优良。整体设计为组合方案。运输和携带方案可兼容我公司全系列SF6气体分析设备。本产品适合任何自然环境现场使用。

应用范围：

电力用SF6气体电气设备的微量水分，纯度以及分解物分析

SF6气体钢瓶气质量检测

回收再利用SF6气体质量检测

高纯气体制造

半导体工业干气供应

研发用途

洁净室/干房监控

金属热处理现场及实验室工业气体湿度检测，如空气、CO2、N2、H2、O2、SF6、He、Ar等部分惰性气体。

二、技术特点

1.     全进口高精度传感器，带自校验功能，确保水分，纯度及分解物的检测数据全年稳定可靠。

2.     全通道高分子材料设计，器件采用乐可利、康茂盛、世伟洛克产品，保证无挂壁现象，保证测试速度。

3.     采用无油不锈钢体调节阀，确保检测数值的精确度。

4.     先进的软件算法，提升了进口传感器的测试精度。

5.     组合式机箱配置方案，用户可轻松组合相关仪器和附件。实现整体打包携带，使用户拥有更加轻松的使用体验。

6.     开机即可进行检测，无需震荡过程。

7.     温度折算与压力数据矫正。

8.     模糊计算技术。

9.     大功率锂电电源系统，可实现交直流双重供电。无需现场交流电源。锂电池供电在无需外接电源的情况下持续工作8小时以上。

10.  防电磁干扰电路设计，保证产品的可靠性。

11.  可拓展USB通信、串口通信、无线通信模块，可实现上位机通信及打印功能。（选配）

12.  大容量存储器，可实现1000组数据的存储功能。

13.  气路预处理功能，可在现场测试工作前进行测试管路净化，缩短了测试时间。（选配）

14.  仪器带有测试气体回收功能，可将六氟化硫测量气体进行回收。保护自然环境。（选配）

15.  测试数据稳定，可同时提供标准露点值及20℃条件下的换算露点值。

16.  纯度测量为全量程0.5%测量精度，可以应用于高浓度SF6气体测量，也可用于70%含量SF6气体测量。

17.  最佳测试流量区域显示，使用者可以直观快速的调整气体流量。缩短测试时间。

18.  进气口采用微型自封接头设计，断开气路时被测气路不会发生泄漏。

三、     技术指标

微水检测部分：

测 量 方 式： 阻容测量原理 （芬兰维萨拉DMT系列传感器）

使用环境温度：-20℃ ~ +60℃

测  量 范 围： -80℃ ~ +20℃

（当露点温度低于0℃，传感器输出为霜点）

响应时间63％[90％]

    +20→-20℃   Td   5s[45s]

    -20→-60℃   Td   10s[240s]

测 量 误 差： 优于±1℃

重复性误差： ±0.5℃

分  辨  率 ： 0.01℃

显 示 单 位： ℃，ppm，℃_P20（带有环境20℃的露点换算值）

纯度检测部分：

测 量 方 式： 红外测量原理 （欧洲传感器公司NDIR系列传感器）

使用环境温度：-20℃ ~ +60℃

测  量 范 围： 0~100%

响应时间[90％] 60s

测 量 误 差： 优于±0.5%FS

重复性误差： ±0.5%

分  辨  率 ： 0.01%

显 示 单 位： %

分解产物检测部分：

测 量 方 式： 电化学测量原理 （瑞士蒙巴波电化学系列传感器）

使用环境温度：-20℃ ~ +60℃

测  量 范 围： SO2      0~200PPmv

               H2S      0~200PPmv

               CO       0~500PPmv

               HF        0~50PPmv

测 量 误 差：  SO2      <10PPmv 时  ±0.3PPmv

                         >10PPmv 时  ±3%

               H2S      <10PPmv 时  ±0.3PPmv

                         >10PPmv 时  ±3%

               CO       <50PPmv 时  ±2PPmv

                         >50PPmv 时  ±4%

               HF        <10PPmv 时  ±0.3PPmv

                          >10PPmv 时  ±3%

重复性误差： SO2      <10PPmv 时  ±0.2PPmv

                         >10PPmv 时  ±2%

               H2S      <10PPmv 时  ±0.2PPmv

                         >10PPmv 时  ±2%

               CO       <50PPmv 时  ±2PPmv

                         >50PPmv 时  ±2%

               HF        <10PPmv 时  ±0.2PPmv

                          >10PPmv 时  ±2%

分  辨  率 ： 0.01PPmv

显 示 单 位： PPmv

气 体 流 量： 400 ~ 600ml/min

流 量 显 示： 0~1000mL进口数字流量计

样 气 压 力： ≤1MPa

环 境 湿 度： 90%RH

测量数值影响：压力与流量无影响

电       源： 交直流两用（8小时以上的电池使用时间）、

              交流时：220V AC ±10%  50Hz

尺       寸： 395×295×155（mm）

重       量：2kg

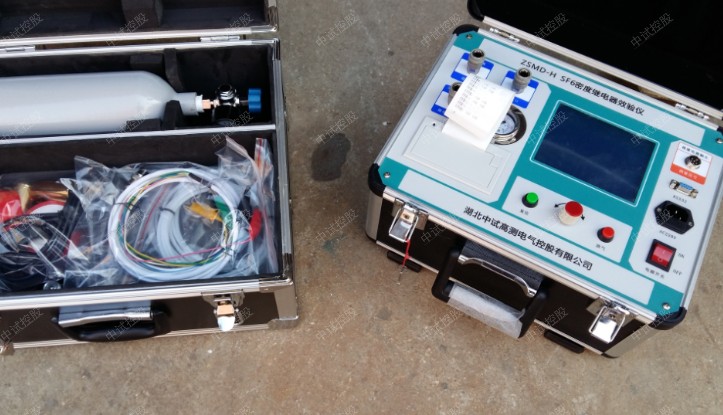

四、     仪表组成

五、     验收及技术培训

1．交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

2．卖方应负责对买方进行现场培训，并提供相应的培训资料。

五、技术服务

1．设备的免费质保期不低于1年；
2．设备提供终身维护；
3．系统软件终身免费升级；
4．卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；

5．卖方长期为买方提供备件采购和供应服务。

六、引用标准

1、DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则

  2、国电公司72号附件3[1999] 高压开关设备质量监督管理办法

  3、GB/T 17626 电磁兼容试验和测量技术

  4、GB/T 2423电工电子产品环境试验

  5、DL/T596电力设备预防性试验规程

  6、GB/T 6388 运输包装收发货标志

  7、GB/T 18867-2014 电子工业用气体 六氟化硫

8、GB/T8905 六氟化硫电器设备中气体管理和检测导则

9、DL506 六氟化硫气体绝缘设备中水分含量现场测量方法

10、JJG 499-2004 中华人民共和国计量检定规程 精密露点仪
