超轻型油浸式变压器核心参数
时间：2020-09-10
超轻型油浸式变压器核心参数

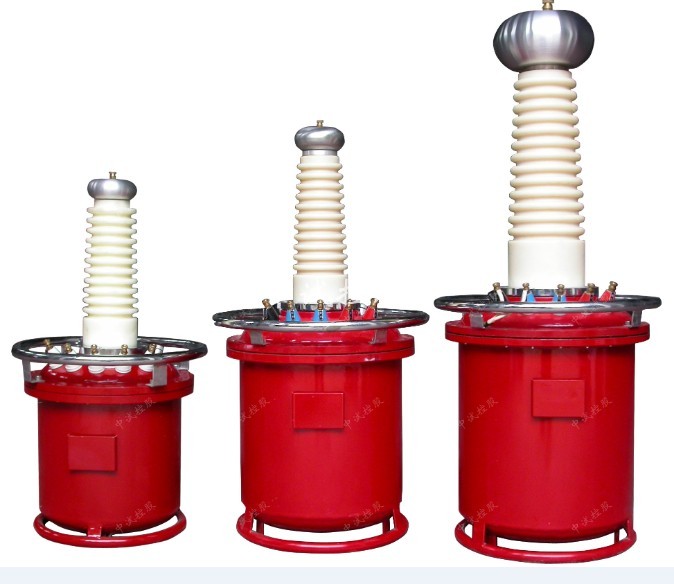

50kV超轻型油浸式试验变压器作为高压试验设备的主机，与控制系统、调压器、保护装置等组合，对电气产品、设备、元器件和绝缘材料等进行工频耐压试验，以考核被试品的绝缘水平，并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。其特点是体积小、重量轻、安装使用方便。
50kV超轻型油浸式试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。
将电源接入控制系统，经调压器至超轻型试验变压器的初级绕组，根据电磁感应原理，按初、次级绕组变压比关系，改变输入电压，以获得试验所需的输出电压。高压硅堆外接，作交流试验时，去掉硅堆；作直流试验时，把硅堆接上。
容量
(kVA)
高压电压（kV）
高压电流（mA）
低压输入
变比
温升℃
(30分钟)
AC
DC
AC
DC
电压(V）
电（A）
高/仪
5
50
70
100
71
200
25
500
10
容量
(kVA)
高压电压
（kV）
高压电流
（mA)）
低压输入
变比
(高/仪)
温升℃
(30分钟)
电压(V)
电流(A)
5
50
100
200
25
500
10
概述
结构
工作原理
绕组电路图
表1.超轻型交直流油浸式试验变压器
表2.超轻型交流油浸式试验变压器
