高压开关动特性测试仪操作指南

时间：2020-09-10

高压开关动特性测试仪操作指南

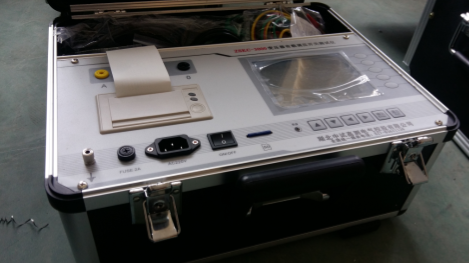

产品概述

高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了高压开关动特性测试仪。

技术特点

1、性能

时间：12个断口的固有分、合闸时间，同相同期、相间同期。
重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;
每断口的分闸反弹幅值。
速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
行程：总行程，开距，超行程，过冲行程，反弹幅值。
电流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC25～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
干接点：相当于一个开关的功能，不分交直流，不分正反接。允许最大电流15安。

2、特点

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
加速度传感器(选配)，直线传感器，旋转传感器，安装极为方便、简捷。
开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。

技术参数

使用环境		①输入电源：220V±10% 50Hz±10% 大气压力 86～106kpa	②温度：－10～40℃ 湿度 ≦80%RH
安全性能		①绝缘电阻＞2MΩ	②介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
基本参数
时间：		量程 4000.0+6000.0ms；分辩率0.1ms	误差①100ms以内0.1ms±1个字；②100ms以上0.1%±1个字；③同期
速度：		量程：20.00m/s；分辩率0.01m/s	误差：①0-2m/s以内 ±0.1m/s±1个字；②100ms以上 ±0.2m/s±1个字
行程：
型号	量程	分辨率	误差
真空断路器	50.0mm	0.1mm	1%±1个字
SF6断路器	300.0mm	1mm
少油断路器	600.0mm
电流：		量程 20.00A	分辩率0.01A
输出电源：		DC25～250V数字可调/20A（瞬时工作）	分辨率1V。
外形尺寸		360mm(L)×280mm(W)×300mm(H)
重量		9kg
