电缆振荡波局部放电检测装置核心指标
时间：2020-09-10
电缆振荡波局部放电检测装置核心指标

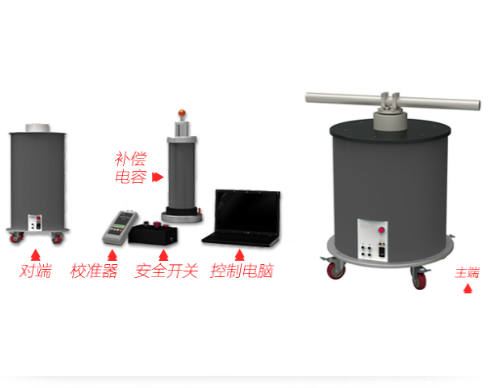

电缆振荡波局部放电及定位测试系统是集成式局部放电定位及管理系统，主要用于中压电缆的局放诊断。系统测试频率为50Hz到几百赫兹的阻尼交流电压。
系统在测试过程中产生的阻尼交流电压最高可达28kV，并结合先进的系统硬件与系统软件来进行诊断，主要包括：
最新的电晶体技术和激光控制技术，如高压电晶体开关；
电子元件，数字式信号处理，如高压电晶体开关、高压源；
数字式信号处理器和过滤器；
无线\有线连接以及计算机内置系统，包括局放探测器、控制单元和局放分析器。
采用最新的云计算技术，能快速解决各种问题。
主要技术参数
最大 DAC 输出电压
28kV 峰值 /20kV 有效值
DAC 频率范围
50Hz … 800Hz
电缆电容
0.025uF … 3uF
高压充电电流
10mA
局放测量范围
1pC … 100nC
测量标准
IEC60270
局放定位带宽
150kHz … 45MHz
介损因子
tan δ 0.1% … 10%
电源
110 … 240V 交流， 50 … 60Hz
运行温度
-10 ℃… +40 ℃
重量
65kg
增值服务
- 三年质保,一年包换,三个月试用
