电压监测仪检验装置核心指标

产品概述

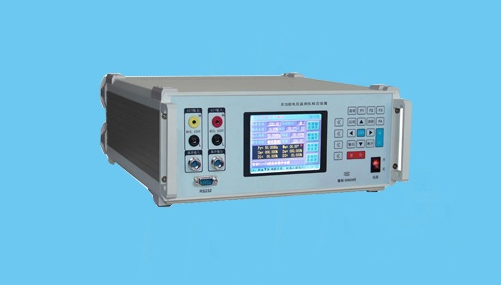

电压监测仪检验装置，是我公司参照电力行业标准DL500-92《电压监测仪订货技术条件》而最新设计的。该产品应用多功能嵌入式系统，采用大规模可编程逻辑门列阵（FPGA），高速高精度D/A转换器，通过直接数字合成（DDS）技术生成单相可调频，调幅，调谐信号源，再经大功率精密运放将信号进行功率放大。该产品技术先进、性能可靠、功能齐全、触摸屏操作、简单方便。

产品特点

1.可用于检定电压监测仪，检定项目包括电压基本误差、时钟基本误差、报警电压测定、谐波误差、频率影响、负载检定、统计功能；

2.可在线测量交流电压和电压中的谐波含量以及电压失真度；

3.设备内核由ARM+FPGA组成，中文彩色触摸液晶显示，菜单工作方式，使用简单，操作方便；

4.设有RS-232和RS-485接口。可与PC机连接进行检定和档案管理；

5.可实现全自动检验，中间无须人工干预；

6.程控源可生成具有2～21次谐波的畸变波，谐波次数、幅度以及谐波对基波的相位均可程控；

7.输出电压为高精度电压源，软件校准；

8.采用集成功率放大器，具有完善的自我保护功能；

9.输出电压实现闭环控制，可保证低漂移和高稳定度；

10.体积重量      345×335×133mm3， 8kg

产品参数

1、工频交流电压输出：

量程   57.7V，100V，220V，380V     输出容量 30VA；

调节范围 0～125%                   调节细度 5×10－5；

测量准确度   0.05% FS 或0.1% FS；

频率调节范围45～65HZ调节细度 0.001HZ调定值准确度 5×10－5；

波形失真度（输出正弦波时）  ≤0.3%；

输出稳定度                   ≤0.01% FS/1m；

谐波2～21次，幅度0～25%，各次谐波相位细度0.010·N（N为谐波次数）；

2、工频交流电压测量：

量程   57.7V，100V，220V，380V，自动切换；

准确度   0.05% FS 或0.1% FS；

谐波及失真度测量

谐波次数      21次；

谐波误差      ±10% RD±0.1%（RD为谐波含量读数）；

失真度误差    ±10% RD±0.1%（RD为失真度含量读数）；

3、时间间隔精度  0.2秒/24小时；

4、采样周期      0.5秒/1次；

5、工作电源       单相220V±10%， 50HZ±5%；

6、使用环境       温度200C±100C， 相对湿度≤85%RH；
