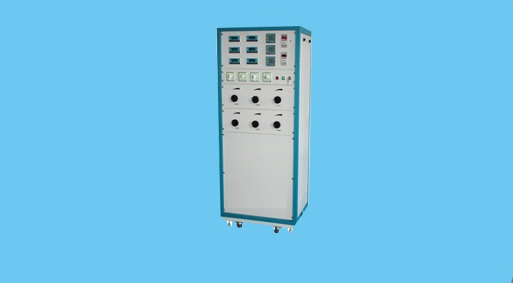

三相高温老化走字装置核心技术

三相高温老化走字装置，主要为电能表生产厂家进行高温走字老化试验设计的;具有操作简单，工作可靠，使用灵活等特点。

产品特点

1、采用源+挂表车 组成形式，一个源可带四辆48表位三相老化车。

2、控制源部分：

（1）、外框采用铝合金型材，冷钆铁板面板，灰白色喷塑而成。

（2）、具有多种保护形式；

电压回路：过压、过流保护；电流回路：二次回路过流保护

调压器温控控制，常温风机降温。

3、具有计数和计时控制。

4、五个万向转换开关：相位开关、电流量程开关、被校表选择开关、电压量程开关、负载匹配开关。

5、采用跨相调节相位。

产品参数

项目类型 主要指标

指示仪表类型 数显指示，电压、相位直读式；电流百分读

指示仪表精度 电压、电流：1.0级；相位：0.1o

被检表类型 三相四线、三相三线有功、三相四线、三相三线无功

输出电压 3×220V/Y      3×57.7V/ Y

3×380V/△  3×100V/△

输出电流量程 1.5A 、5A 、10A 、20A 、40A

输出相位 -120° 、-60°、0°、60°、120°、180° 共六档

输出功率 电压回路 ≤2000VA/相

电流回路 ≤2000VA/相

输入电源 3×220V±10%,  3000VA/相

外型尺寸 控制源 680×650×1720  mm3   (长×深×高)

挂表车 1920×550×1800 mm3   (长×宽×高)
