环网柜终检测试系统操作指南

系统概述

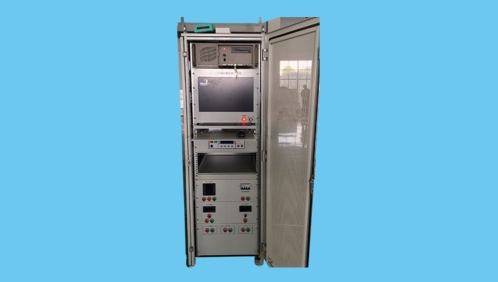

该产品是我公司完全自主研发和设计生产的集性能和技术优化于一体的高科技智能化检测设备——环网柜终检测试系统。作为生产线检测设备一体化解决方案的重要组成部分，具备了出厂终检试验所要求的全部测试，通过一套完整的综合数据管理系统完成各项测试过程的检测、记录和存档。系统包括：通电试验电源、二次耐压测试、互感器变比测试、开关机械动作及保护功能，通过一套完整的综合数据管理系统完成各项测试过程的检测、记录和存档。

通电试验功能

通电试验电源是针对贵公司环网柜进行出厂前的高低压试验所需的试验电源需求而设计的。完全满足不同操作电压下的出厂试验要求。测试电源包括:

单相AC 400A输出（输出电压5V），1回路；

操作电源DC 0—270V输出(可调值)，2.5KVA，1回路；

单相操作电源AC 0—300V输出（可调值），3KVA，1回路；

三相四线AC 0—430V输出（可调值），3KVA，1回路；

三相四线AC 380V输出(固定值)，3KVA，1回路；

操作电源DC 24V输出(固定值)，600VA，1回路；

技术参数

通电试验电源台具体技术参数如下所示：

1)电源模块一:

单相AC 400A输出（输出电压5V），1回路；

输入电压：AC 220V；

输出电压：AC 5V；

输出电流：AC 0-400A；

仪表显示：数字电流表；

调流方式：接通负载回路后手动按键升/降调节；

控制方式：按钮操作输出；

保护：过流继电器；

2)电源模块二:

操作电源DC 0—270V输出(可调值)，2.5KVA，1回路；

输入电压：AC220V；

输出电压：DC 0-270V(可调值)；

最大输出电流：10A；

仪表显示：数字电压表；

调压方式：手动旋钮调节；

控制方式：按钮操作输出；

保护：熔断器保护；

3)电源模块三：

单相操作电源AC 0—300V输出（可调值），3KVA，1回路；

输入电压：AC 220V；

输出电压：AC 0-300V可调；

最大输出电流：10A；

仪表显示：数字电压表；

调压方式：手动按键调节；

控制方式：按钮操作输出；

保护：熔断器保护；

4)电源模块四:

三相四线AC 0—430V输出（可调值），3KVA，1回路；

输入电压：AC 380V；

输出电压：三相AC 0—420V；

仪表显示：数字电压表；

调压方式：手动按键调节；

控制方式：按钮操作输出；

保护：熔断器保护；

5)电源模块五：

三相四线AC 380V输出(固定值)，3KVA，1回路；

输入电压：AC 380V；

输出电压：三相AC 380V（三相四线）；

仪表显示：无；

控制方式：按钮操作输出；

保护：熔断器保护；

6)电源模块六：

操作电源DC 24V输出(固定值)，600VA，1回路；

输入电压：AC 220V；

输出电压：DC 24V；

最大输出电流：25A；

仪表显示：无；

控制方式：按钮操作输出；

保护：熔断器保护；

7)电源模块七：

单相操作电源AC 220V输出(固定值)，插座形式，2回路；

输出电压：AC 220V；

最大输出电流：10A；

仪表显示：无；

输出方式：插座形式直接输出；
