万用表校验装置核心重点
时间：2020-09-09
万用表校验装置核心重点

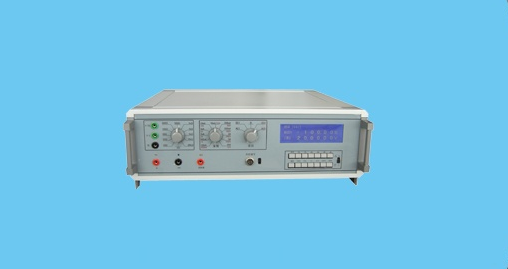

万用表校验装置是一种LCD 数字显示输出值的交、直流标准电压、电流发生器，可用于校验、检定、计量数字式、指针式三用表及0.2级以下电压、电流各类表头。
如选购钳形表校验线圈则可以校验交直流钳形表（0-1000A）,另设有标准电阻器组，可方便校验电阻表。
校准仪采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。优选的16位A/D转换芯片，转换速度和精度得到了大幅度提高；
AC/DC采用真有效值转换芯片，保证了交流输出的精度，交流输出线性更好。窗口同时显示输出实际值、百分比、频率。
输出调节既可采用面板“按位”调节、“百分比”调节，也可采用外接“外控调节盒”调节。整机采用“闭环控制”电路设计，极大的提高了输出稳定性。整机并具有过压、过流自动保护功能。
本校准仪交、直流电压输出22档（0~1000V）；交、直流电流输出22档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程均通过精密开关转换。
具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。广泛被仪表生产、维修、计量检定等部门使用。
主要特点
电压短路、电流开路自动保护。
交、直流电流输出可达24A。
输出超载自动保护，手动复位，工作更加可靠。
输出调节可以“按位”调节，也可按“百分比”调节。
输出调节采用外控编码调节，也可采用面板数字调节。
整机采用“闭环控制”，电路设计，输出精度、稳定度高。
技术性能
输出项目
输 出 范 围
额定输出
最大输出
准确度（ 20 ºC ± 2 ºC ）
交
直
流
电
压
0~200 mV
20mA
100mA
基本误差：
DCV ：
± (0.03% 读数 + 0.01% 满量程）
DCI ：
± (0.05% 读数 + 0.02% 满量程 )
ACV ：
± (0.05 % 读数 +0.02% 满量程 )
ACI ：
±（ 0.06 % 读数 +0.02% 满量程）
400Hz 附加误差：± 0.05% 读数
电压附加误差：± 0.02mV
ACI<1mA 不考核
0~1V~2V
50mA
100 mA
0~5V~10V~20V
100mA
200mA
0~50V~100V~200V
50mA
100mA
0~500V~1000V
20mA
40mA
交
直
流
电
流
0~100uA~500uA~2mA
~5mA~20 mA~50 mA
~200 mA~500 mA
DC ： 3V
AC ： 12V
0~2A~5A
DC ： 3V
AC ： 12V
0~20A
3V
± (0.1% 读数 +0.02% 量程 )
标
准
电
阻
示 值
功 率
精 度
10 Ω 、 20Ω 、 50Ω 、 100Ω 、 200Ω 、
500Ω 、 1kΩ 、 2kΩ 、 5kΩ 、 10kΩ 、
20kΩ 、 50kΩ 、 100kΩ 、 200kΩ 、
500kΩ 、 1MΩ 、 2MΩ 、 5MΩ 、
10MΩ 、 2 0 MΩ
0.25W
± (0.1%+20m Ω )
• 工作环境温度超过 20 ℃± 2 ℃，每变化 10 ℃，附加误差小于该量程基本误差
• 20A 400Hz 误差为± (0.15% 读数 +0.05% 量程 )
稳定性： AC<满量程的0.02%/5min DC<满量程的0.005%/5min
8小时稳定度：准确度的30%
分辨率：20ppm（0.002%）
交流失真度：<0.5%、20A<2%
直流纹波系数：<0.1%。
输出频率准确度 ：<0.1% 、 钳形表线圈转换精度：≤0.5%
外型尺寸：460×460×130（mm）
重量：约15Kg
增值服务
- 三年质保,一年包换,三个月试用
